FFC/FPC连接器-提供兼容JAE|AX01F080VAABR500 FFC/FPC连接器替代品

分类:替代品连接器

专业代理销售提供:连接器|线束|线缆产品

兼容/替代JAE|日本航空电子|日本航空电子连接器|AX01F080VAABR500 FFC/FPC连接器是一款:JAE ElectronicsAX01浮置板到板连接器的设计是兼容8Gbps+高速传输(10GBASE-KR和PCle第3代)。这些连接器在X和Y方向的浮动公差为05mm,可吸收安装和装配过程中的位置偏移/错位。两点接触结构可实现高度可靠的连接,同时提供针对异物和镶样焊剂的对策。AX01提供夹层和直角板方向和AX03连接器采用共面定向。JAE ElectronicsAX01和AX03系列浮动板对板连接器适用于机器人、自动化机械、机床等工业设备的内部连接。其主要特点是:X和Y方向的士0.5mm浮动公差;两点接触结构确保高接触可靠性滚动面接触结构;实现低插入和拔出力;8Gbps+高速传输(10GBASE-KR和PCle Gen3);支持自动安装;清晰可见的焊点目视检查.【提供JAE|日本航空电子|日本航空电子连接器|AX01F080VAABR500 FFC/FPC连接器替代品】.


------------------------------------------------------------------------------------------------
兼容/替代JAE|日本航空电子|日本航空电子连接器|AX01F080VAABR500 FFC/FPC连接器产品相关规格与参数:

Pitch0.635 mm pitch
Number of Contacts30,40,60,80,90,100,120,140 positions
Stacking Height8,10,14,16,18,20,22,24, 30 mm
Floating Movable AmountX direction: 土0.5 mm, Y direction: 0.5 mm
Operating Temperature Range-40Cto+105C(including conduction temperature rise)
Rated Current0.5A
Rated VoltageAC50V rms.
Contact Resistancelnitial: 50mQ max. / After test: 100mQ max.
Dielectric Withstanding VoltageAC250V rms., conduction for 1 minute
Insulation Resistance100MQ min.
Durability100 mating cycles

------------------------------------------------------------------------------------------------

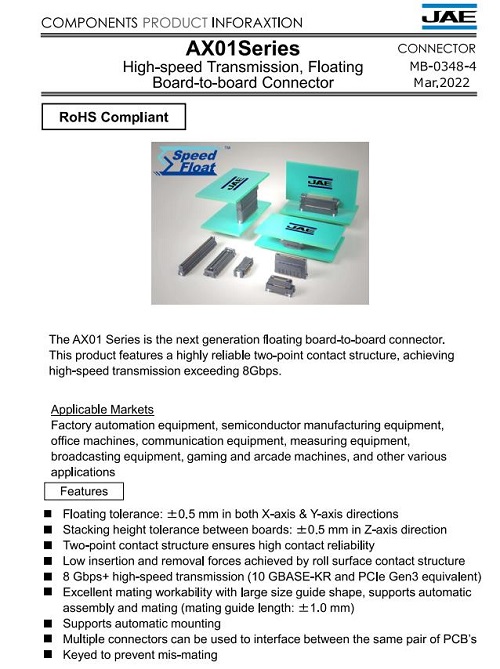

2、兼容/替代JAE|日本航空电子|日本航空电子连接器|AX01F080VAABR500 FFC/FPC连接器产品规格书:


------------------------------------------------------------------------------------------------
3、兼容/替代JAE|日本航空电子|日本航空电子连接器|AX01F080VAABR500 FFC/FPC连接器产品料号/型号清单:

AX01R080VADBR500 AX01F080VAABR500

------------------------------------------------------------------------------------------------

4、FFC/FPC连接器-提供兼容JAE|AX01F080VAABR500 FFC/FPC连接器替代品 此产品销售商:

代理销售提供【FFC/FPC连接器-提供兼容JAE|AX01F080VAABR500 FFC/FPC连接器替代品】以及专业代理/生产/销售各种{连接器|线束|线缆产品};如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们。
