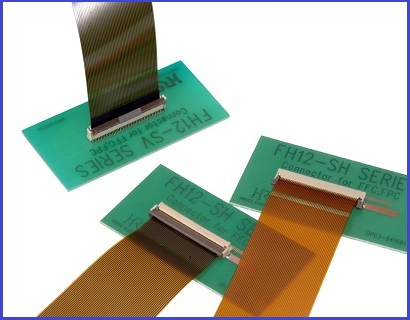

兼容/替代HRS|广濑|Hirose|广濑连接器|FH12-49S-0.5SVA FPC/FFC连接器是一款:0.5 毫米间距,高度 2.0 毫米底部触点,前端翻转式;其主要特性和优点是:1. 旋转式一触式 ZIF 机制;2. 清晰的触感点击;3. 支持高密度安装;4. 上下接触式和垂直安装式 5.;5. 1 毫米间距产品;6. 强化致动器。【提供HRS|广濑|Hirose|广濑连接器|FH12-49S-0.5SVA FPC/FFC连接器替代品】.
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑连接器|Hirose|FH12系列连接器 FPC/FFC连接器产品相关规格与参数:
连接器类型 | 插座 | 安装间距 | 0.5, 1.0 mm |
连接器长度(间距方向) | 6.4, 7.1, 8.1, 8.4, 9.1, 9.4, 9.5, 9.6, 9.9, 10.1, 10.5, 10.6, 10.9, 11.1, 11.4, 11.6, 11.9, 12.0, 12.1, 12.4, 12.5, 12.6, 13.1, 13.4, 13.5, 13.6, 14.1, 14.4, 14.5, 15.1, 15.4, 15.5, 15.6, 16.1, 16.4, 16.5, 16.6, 17.1, 17.5, 18.1, 18.4, 18.5, 19.0, 19.1, 19.4, 19.5, 19.9, 20.1, 20.4, 20.5, 20.6, 21.0, 21.1, 21.4, 21.5, 21.6, 22.1, 22.5, 23.4, 23.9, 24.1, 24.4, 24.5, 25.5, 25.9, 26.6, 27.0, 27.9, 28.4, 29.1, 29.5, 30.6, 33.4 mm | 连接器高度 | 2.0, 2.4, 4.85 mm |
连接器宽度(纵向) | 4.85, 6.4, 7.0 mm | 接触点位置 | 下接点,上接点,垂直类型 |
ZIF/Non-O ZIF/LIF | ZIF | 推荐的FFC/FPC | FPC/FFC连接器 |
FPC/FFC插入方向 | 水平,垂直类型 | 可动片方向 | 正面,垂直类型 |
PIN数 | 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25, 26, 28, 29, 30, 32, 33, 34, 35, 36, 40, 42, 45, 49, 50, 53, 60 | 其他PIN数 | |
开口间距 | 0.5, 1.0 mm | (安装部分)列数 | 1 |
传输规格 | 传输速度 | ||
(Max)使用温度范围 | 85 ℃ | (Min.)使用温度范围 | -40 ℃ |
(AC)额定电压 | AC 50.0 V | (DC)额定电压 | DC 50.0 V |
额定电流 | 0.5 A |
------------------------------------------------------------------------------------------------

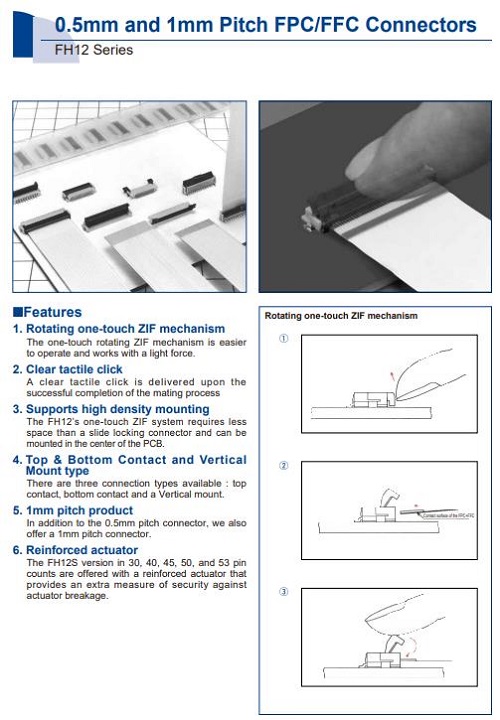

2、兼容/替代HRS|广濑连接器|Hirose|FH12系列连接器 FPC/FFC连接器产品规格书:
------------------------------------------------------------------------------------------------
3、兼容/替代HRS|广濑连接器|Hirose|FH12系列连接器 FPC/FFC连接器产品料号/型号清单:
FH12-6S-0.5SH | FH12-25S-0.5SH | FH12S-45S-0.5SH | FH12A-33S-0.5SH | FH12-20S-0.5SVA |
FH12-8S-0.5SH | FH12-26S-0.5SH | FH12S-50S-0.5SH | FH12A-34S-0.5SH | FH12-22S-0.5SVA |
FH12-10S-0.5SH | FH12-28S-0.5SH | FH12S-53S-0.5SH | FH12A-36S-0.5SH | FH12-24S-0.5SVA |
FH12-11S-0.5SH | FH12-30S-0.5SH | FH12A-10S-0.5SH | FH12A-40S-0.5SH | FH12-26S-0.5SVA |
FH12-12S-0.5SH | FH12-32S-0.5SH | FH12A-12S-0.5SH | FH12A-42S-0.5SH | FH12-30S-0.5SVA |
FH12-13S-0.5SH | FH12-33S-0.5SH | FH12A-15S-0.5SH | FH12A-45S-0.5SH | FH12-32S-0.5SVA |
FH12-14S-0.5SH | FH12-34S-0.5S | FH12A-18S-0.5SH | FH12A-50S-0.5SH | FH12-33S-0.5SVA |
FH12-15S-0.5SH | FH12-35S-0.5SH | FH12A-20S-0.5SH | FH12-6S-0.5SVA | FH12-34S-0.5SVA |
FH12-16S-0.5SH | FH12-36S-0.5SH | FH12A-22S-0.5SH | FH12-10S-0.5SVA | FH12-36S-0.5SVA |
FH12-17S-0.5SH | FH12-40S-0.5SH | FH12A-24S-0.5SH | FH12-12S-0.5SVA | FH12-40S-0.5SVA |
FH12-18S-0.5SH | FH12-45S-0.5SH | FH12A-26S-0.5SH | FH12-13S-0.5SVA | FH12-45S-0.5SVA |
FH12-19S-0.5SH | FH12-50S-0.5SH | FH12A-28S-0.5SH | FH12-15S-0.5SVA | FH12-49S-0.5SVA |
FH12-20S-0.5SH | FH12-53S-0.5SH | FH12A-29S-0.5SH | FH12-16S-0.5SVA | FH12-50S-0.5SVA |
FH12-22S-0.5SH | FH12S-30S-0.5SH | FH12A-30S-0.5SH | FH12-17S-0.5SVA | FH12-60S-0.5SVA |
FH12-24S-0.5SH | FH12S-40S-0.5SH | FH12A-32S-0.5SH | FH12-18S-0.5SVA |
------------------------------------------------------------------------------------------------
