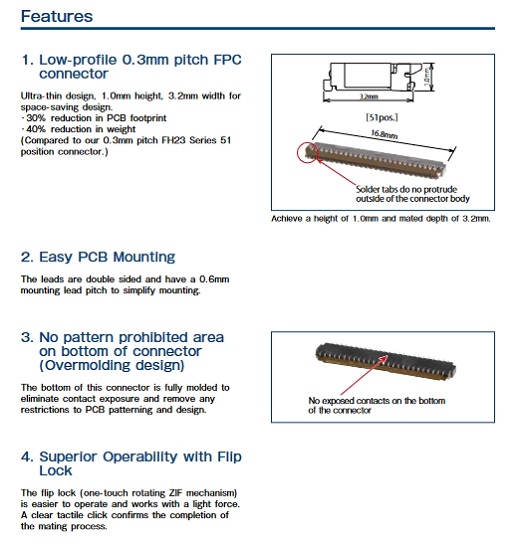

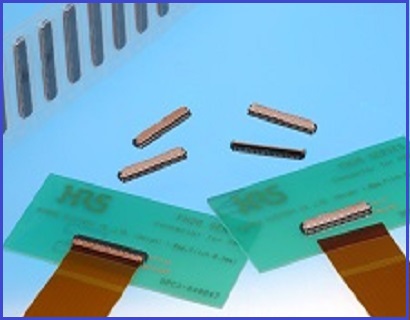

兼容/替代HRS|广濑|Hirose|广濑连接器|FH26W-37S-0.3SHW FPC 连接器是一款：0.3 毫米间距，1.0 毫米高度 FPC 连接器；其主要特性和优点是：1. 低间距 0.3mm FPC 连接器超薄设计，高度 1.0mm，宽度 3.2mm，节省设计空间；PCB 基底面减少 30%；重量减轻 40%(与 0.3mm 间距的 FH23 系列 51 重量减轻 40%（与我们的 0.3mm 间距 FH23 系列 51 位置连接器相比。）2.便于 PCB 安装，便于 PCB 安装，引线为双面设计，安装引线间距为 0.6mm，简化了安装；安装引线间距为 0.6mm，简化了安装。3. 连接器底部无图案禁区（超模压设计）；该连接器底部完全模压，以消除接触裸露，并去除任何图案禁区（超模压设计）；接触，消除了对 PCB 图形和设计的任何对 PCB 图形和设计的限制。4. 翻转锁定 锁翻转锁（一键式旋转 ZIF 机构） 更易于操作，只需轻轻用力即可。清晰的 "咔嗒 "声标志着插配过程的完成接合过程。【提供HRS|广濑|Hirose|广濑连接器|FH26W-37S-0.3SHW FPC连接器替代品】.
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑连接器|Hirose|FH26系列连接器 FPC连接器产品相关规格与参数:
| Item | Speciffcation | Conditions |
| Insulation Resistance | 50M Q Min. | 100V DC |
| Withstanding Voltage | No flashover or insulation breakdown. | 90V AC for 1 min. |
| Contact Resistance | 100m Q Max.Including FPC conductor resistance | 1mA |
| Mating Durability (Insertion/Withdrawal) | Contact resistance : 100m Q MaxNo damage, cracks, or parts dislocation. | 10 cycles |
| Vibration | No electrical discontinuity of 1 u s or moreContact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Frequency : 10 to 55 Hzsingle amplitude of 0.75mm,10 cycles, 3 directions. |
| Shock | No electrical discontinuity of 1 u s. Min.Contact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Acceleration of 981 m/s?6 ms duration, sine half-wave waveform.3 cycles in each of the 3 axis |
| Humidity(Steady State) | Contact resistance :100m Q MaxInsulation resistance : 50M Q MinNo affect on appearance or performance. | 96 hours at temperature of 40 士 2C and humidity of90% to 95%. |
| Temperature Cycle | Contact resistance : 100m Q MaxInsulation resistance : 50M Q Min.No damage, cracks, or parts looseness. | Temperature : -55C-+15C to 35C- +85C++15C to +35C Time : 30 - 2 to 3 - 30 - 2 to 3 (Minutes)5 cycles |
| Resistance to Soldering Heat | No deformation of components affectingperformance. | Reflow : At the recommended temperature profileManual soldering: 350C +/-10C for 51 seconds |
------------------------------------------------------------------------------------------------
2、兼容/替代HRS|广濑连接器|Hirose|FH26系列连接器 FPC连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代HRS|广濑连接器|Hirose|FH26系列连接器 FPC连接器产品料号/型号清单：
| FH26W-13S-0.3SHW | FH26W-19S-0.3SHW | FH26W-25S-0.3SHW | FH26W-31S-0.3SHW | FH26W-37S-0.3SHW |
| FH26W-15S-0.3SHW | FH26W-21S-0.3SHW | FH26W-27S-0.3SHW | FH26W-33S-0.3SHW | FH26W-39S-0.3SHW |
| FH26W-17S-0.3SHW | FH26W-23S-0.3SHW | FH26W-29S-0.3SHW | FH26W-35S-0.3SHW |
------------------------------------------------------------------------------------------------
4、FPC 连接器-提供兼容HRS|FH26W-37S-0.3SHW FPC 连接器替代品 此产品销售商：
代理销售提供【FPC 连接器-提供兼容HRS|FH26W-37S-0.3SHW FPC 连接器替代品】以及专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
