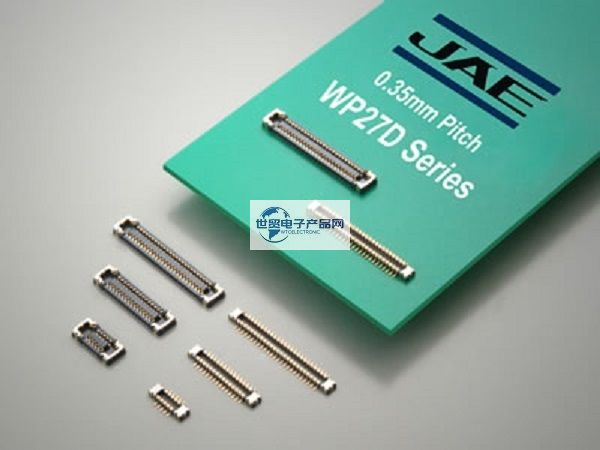

JAE|JAE连接器|日本航空电子WP27D系列0.35毫米间距板对板(FPC)连接器是一款：0.35毫米间距的薄型堆叠型板对板(FPC)连接器，具有特殊的压紧功能，可用作电源端子，非常适合在智能手机等轻薄紧凑的信息通信设备中进行高密度安装。该产品的结构增加了对配合面的保护，以防止在连接器错位时施加力而损坏绝缘体。此外，压紧装置可用作高电流端子。WP27D系列减少了标准连接器通常所需的端子数量，从而节省了电路板空间并提高了设计灵活性。其主要特点是:0.35毫米间距，2排，0.7毫米堆垛高度。两个与3.0 A兼容的电源端子。压紧结构增加了对配合面的保护，防止绝缘体损坏。(装甲),两点接触设计，可抵抗扭曲应力。提高了客户的可操作性，具有清晰的点击感。接触结构确保高耐磨性和高接触可靠性。无铅的。(触点上的镍阻挡层防止焊料芯吸。),信号触点支持10 Gbps传输速率。支持MIPI、USB3.1第二代和PCIe第三代传输。
1、JAE|JAE连接器|日本航空电子WP27D系列0.35毫米间距板对板(FPC)连接器主要产品规格详情：
| Number of Contacts | 10, 24, 30, 34, 38, 40, 50, 54, 60 pos. |
| Pitch | 0.35 mm, 2 rows |
| Rated Current | Signal terminal: AC, DC 0.3 A/ terminal, Power terminal: AC, DC 3.0 A/ terminal |
| Rated Voltage | AC, DC 50 V |
| Contact Resistance | Signal terminal: 70 milliohm max. (initial), Hold-down for power supply: 20 milliohm max. (initial) |
| Insulation Resistance | 100 megohm min. (initial) |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. for 1 minute |
| Total Insertion Force | 1.5N x (n+4) max. (n: No. of pos.) |
| Total Extraction Force | 0.15N x n min. (n: No. of pos.) |
| Durability Mating Cycles | 30 mating cycles |
| Operating Temperature Range | -40 Deg. C to +85 Deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子WP27D系列0.35毫米间距板对板(FPC)连接器主要料号/型号：
| WP27D-S060VA3-R15000 | WP27D-S038VA3-R15000 | WP27D-S010VA3-R15000 | WP27D-P024VA3-R15000 | WP27D-P034VA3-R15000 |
| WP27D-S024VA3-R15000 | WP27D-S034VA3-R15000 | WP27D-P060VA3-R15000 | WP27D-P040VA3-R15000 | WP27D-P030VA3-R15000 |
| WP27D-S050VA3-R15000 | WP27D-S030VA3-R15000 | WP27D-P050VA3-R15000 | WP27D-P038VA3-R15000 | WP27D-P010VA3-R15000 |
| WP27D-S040VA3-R15000 |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子WP27D系列0.35毫米间距板对板(FPC)连接器 此产品销售商：
代理销售【日本JAE连接器--JAE|日本航空电子WP27D系列0.35毫米间距板对板(FPC)连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
