极细同轴线束-生产/提供KEL(科陆)XSLS20-30|0.25mm间距|#44-#46极细同轴线束

分类:线束组件

专业代理销售提供:连接器|线束|线缆产品

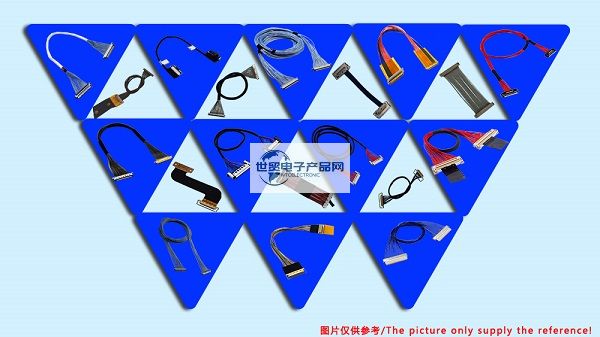

KEL XSLS20-30极细同轴线束是一款:由KEL(日本科陆)公司生产的XSLS系列中料号为XSLS20-30|接点间距:0.25mm的极细同轴连接器与可适配的极细同轴线(AWG):#44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(世贸电子产品网)专业生产极细同轴线束-生产及代理销售KEL(日本科陆)XSLS20-30|0.25mm间距|#44-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

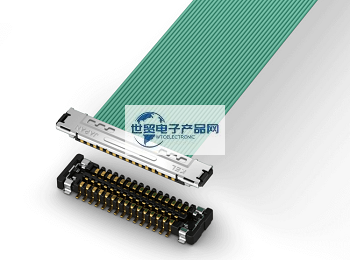

------------------------------------------------------------------------------------------------1、KEL(科陆)XSLS20-30|0.25mm间距|36awg-46awg|极细同轴线束所使用的连接器 示意图及规格与特点:

“XSLS 系列”是用于极细同轴电缆的 0.25mm 间距连接器“XSL 系列”的堆叠连接型。间距为 0.25 mm,是业界最小的连接器,但通过准备堆叠连接类型,可以进一步节省底板的空间。与传统的“XSL 系列”相比,底板占用面积减少了 56%。此外,通过用树脂覆盖连接器的底部,可以在连接器的正下方布线。“XSLS 系列”可兼容传输特性优异的超细同轴电缆(AWG#44、AWG#46),同时也是具有优异柔韧性的电缆,可实现底板间高度灵活的连接布局。也可以通过铰链部等细管,是增加用户的底板设计自由度的产品。提供 30、40 和 52极数。
特征
连接器安装高度为1.44毫米,配合宽度为3.05毫米。
应对微同轴线缆(AWG#44,46)。
信号线热脉冲统一焊接方式可实现稳定且高度可靠的连接。
采用金属壳噪音对策和产品强度。
多点处提供接地端子传输特点/ EMS特性。
确保了0.31 mm的有效配对长度
底板镍屏障以防止焊料浮起。
可以将电缆穿过φ2.7mm的细管。
提供特殊拆卸夹具和填缝夹具。

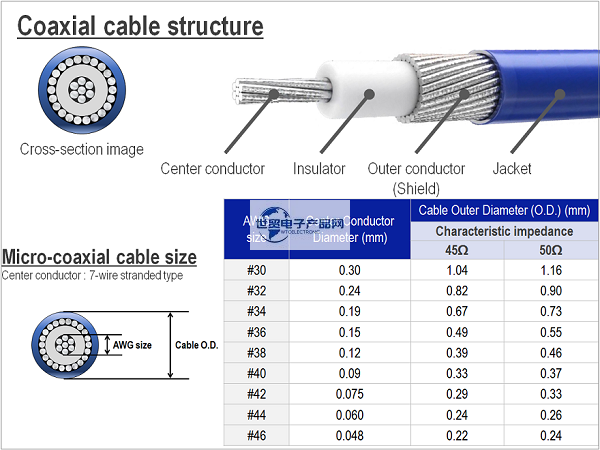

------------------------------------------------------------------------------------------------2、KEL(日本科陆)XSLS20-30|0.25mm间距|36awg-46awg|极细同轴线束所使用的极细同轴线示意图与规格参数:

------------------------------------------------------------------------------------------------3、本公司生产的极细同轴线束所使用的KEL(日本科陆)公司的极细同轴线连接器料号或型号明细如下:

我司可生产的KEL品牌类的同轴线连接器料号清单表
SSL20-10SBSSL20-20SBSSL20-30SBSSL20-40SBUSL20-20S
USL20-30SUSL20-40STMC21-51-1USLS20-20USLS20-30
USLS20-40USLS21-34XSLS20-30XSLS20-40XSLS20-40-A
XSLS20-40-BXSLS20-52-BXSL20-48STSL21-31STSL00-31L-A
TSL00-31S-A

------------------------------------------------------------------------------------------------4、极细同轴线束-KEL(日本科陆) XSLS20-30|0.25mm间距|#44-#46极细同轴线束 此产品生产销售商:世贸电子产品网--生产销售提供【极细同轴线束-KEL(日本科陆)XSLS20-30|0.25mm间距|#44-#46极细同轴线束】以及I-PEX、JAE、HRS、HONDA、KEL等品牌生产的极细同轴类连接器与32AWG-46AWG极细同轴线以及1.25PH-0.25PH间距焊接类连接器加工组合而成的Micro Coaxial Cable线束组立产品;如果您想购买或了解我们可提供哪些(极细同轴线束|Micro Coaxial Cable线束组立产品)解决方案,欢迎通过下面方式联系我们.
