生产HRS|Hirose|生产广濑|DF56系列|26P/30P/40P/50P极细同轴线束

分类:线束组件

专业代理销售提供:连接器|线束|线缆产品

HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束由HRS公司生产的:0.3 mm引脚间距,垂直装配,板对细线同轴连接器与极细同轴线(AWG):#42 #44 #46组合而成的线束.

1、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束所使用的连接器规格与特点及图片:

0.3 mm引脚间距,垂直装配,板对细线同轴连接器1.小型装配高度,板上占用面积小2.与小直径合页兼容3.可靠的电气性能以及机械连接4.高度耐久度的嵌合结构5.加强屏蔽以及接地连接6.可靠的锁扣7.防脱锡

2、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束所使用的连接器料号/型号清单:

产品名称系列ID连接器类型PIN数安装间距插拔次数适合电线类型适合电线尺寸(AWG)Min.适合电线尺寸(AWG)Max.
DF56L-26P-0.3SD(51)DF56插头2620细线同轴电缆4246
DF56-26P-0.3SD(51)DF56插头260.3 mm20细线同轴电缆4642
DF56-26P-SHLDF56其他26细线同轴电缆
DF56-30P-0.3SD(51)DF56插头300.3 mm20细线同轴电缆4642
DF56-30P-SHLDF56其他30细线同轴电缆
DF56-40P-0.3SD(51)DF56插头400.3 mm20细线同轴电缆4642
DF56-40P-SHLDF56其他40细线同轴电缆
DF56-40S-0.3V(51)DF56插座400.3 mm20细线同轴电缆
DF56-50P-0.3SD(51)DF56插头500.3 mm20细线同轴电缆4642
DF56-50P-SHLDF56其他50细线同轴电缆
DF56-50S-0.3V(51)DF56插座500.3 mm20细线同轴电缆
DF56C-26S-0.3V(51)DF56插座260.3 mm20细线同轴电缆
DF56C-30S-0.3V(51)DF56插座300.3 mm20细线同轴电缆
DF56C-40S-0.3V(51)DF56插座400.3 mm20细线同轴电缆
DF56C-50S-0.3V(51)DF56插座500.3 mm20细线同轴电缆

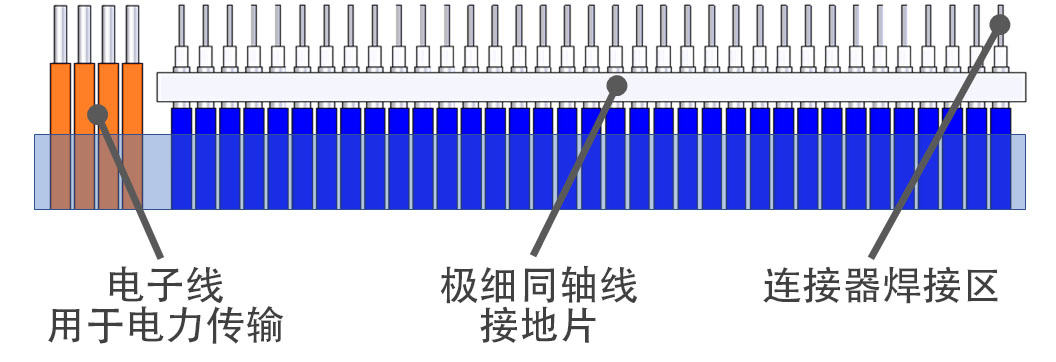

3、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束所使用的极细同轴线结构/线径示意参考图:

4、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束生产工艺流程简述:线束准备的主要过程:

4.1:准备电缆装配4.2:将电缆组件安装到公座主体组件上,并将裸露的导线焊接到公座信号端子上4.3:定位锁扣装配(或锁扣) 公座部件4.4:盖上公座外壳,焊接所需的区域以完成公座线束首先,对极细同轴线进行预处理,以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程,提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。

其次,将电缆外层导体焊接于连接器外壳,电缆外层导体通过连接器与PCB板电气连接,以获得良好的接地特性。

5、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束产品实物图片(图片仅供参考):

---------------------------------------------------------------------------------------------------

6、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束 此产品生产/销售商:
