FPC/FFC连接器-提供兼容HRS|FH52K-30S-0.5SHFPC/FFC连接器替代品

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

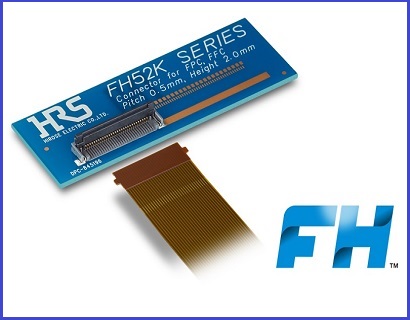

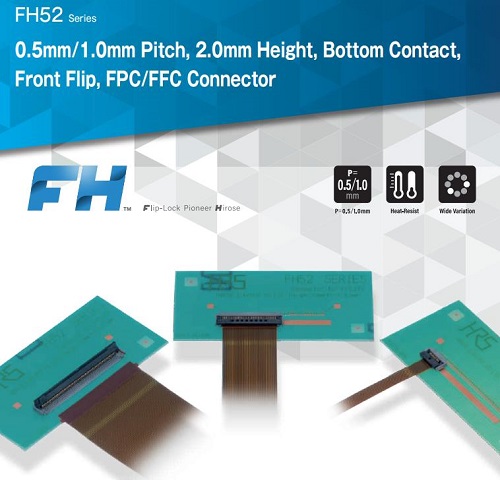

兼容/替代HRS|广濑|Hirose|广濑连接器|FH52K-30S-0.5SH FPC/FFC连接器是一款:0.5mm/1mm 间距 2mm 高度 125℃ 耐热 FPC/FFC 连接器;其主要特性和优点是:1.对应125℃耐高温,通过各种严苛车载试验条件;2.独特的端子设计实现牢固的锁扣构造;3.突片结构提高FPC/FFC保持力;4.L字型加强金属件提供容易的外观检查&提高剥离强度;5.连接器底面无禁止导线区域;6.对应自动实装;7.符合RoHS标准,无卤素产品.【世贸电子产品网提供HRS|广濑|Hirose|广濑连接器|FH52K-30S-0.5SH FPC/FFC连接器替代品】.

------------------------------------------------------------------------------------------------1、兼容/替代HRS|Hirose|广濑连接器|FH52K系列连接器 FPC/FFC连接器产品相关规格与参数:

连接器类型插座安装间距0.5, 1.0 mm
连接器长度(间距方向)8.1, 9.1, 10.1, 11.1, 12.6, 14.1, 15.1, 16.1, 17.1, 17.6, 18.1, 20.1, 21.1, 22.1, 25.1, 27.6, 30.1, 35.1, 39.1, 45.1 mm连接器高度2.0 mm
连接器宽度(纵向)5.7 mm接触点位置下接点
ZIF/Non-O ZIF/LIFZIF推荐的FFC/FPCFPC/FFC连接器
FPC/FFC插入方向水平可动片方向正面
PIN数6, 8, 10, 12, 15, 18, 20, 22, 24, 25, 26, 30, 32, 34, 40, 45, 50, 60, 68, 80其他PIN数
开口间距0.5, 1.0 mm(安装部分)列数1
传输规格MIPI D-PHY ver. 1.2, HDMI 1.4a, eDP ver. 1.3传输速度
(Max)使用温度范围125℃(Min.)使用温度范围-40
(AC)额定电压AC 50.0 V(DC)额定电压DC 50.0 V
额定电流0.5 A

------------------------------------------------------------------------------------------------2、兼容/替代HRS|Hirose|广濑连接器|FH52K系列连接器 FPC/FFC连接器产品规格书:

------------------------------------------------------------------------------------------------3、兼容/替代HRS|Hirose|广濑连接器|FH52K系列连接器 FPC/FFC连接器产品料号/型号清单:

FH52K-8S-0.5SHFH52K-12S-0.5SHFH52K-40S-0.5SHFH52K-60S-0.5SHFH52K-68S-0.5SH
FH52K-10S-0.5SHFH52K-30S-0.5SHFH52K-50S-0.5SH

------------------------------------------------------------------------------------------------4、FPC/FFC连接器-提供兼容FH52K-30S-0.5SH FPC/FFC连接器替代品
