HRS连接器-提供HRS|Hirose|广濑FH64MA系列0.25mm间距/0.5mm高度/上接触FPC连接器

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

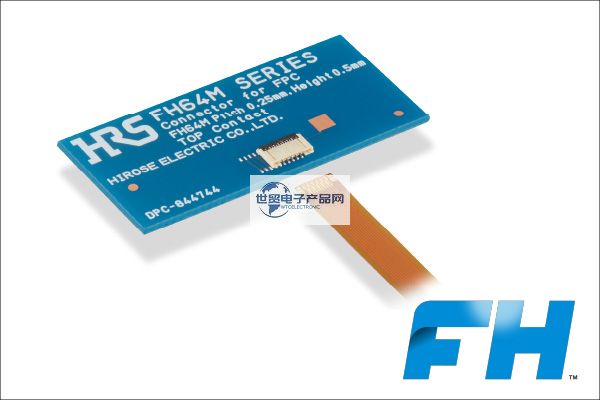

HRS|Hirose|广濑FH64MA系列0.25mm间距/0.5mm高度/上接触FPC连接器是一款:0.25mm间距、0.5mm高、 上触点、后翻盖、FPC用连接器;其主要特点是:1.超低型,顶部接触超低型连接器,高度为0.5mm的顶部接触连接器。2.节省空间:0.25mm的节距和3.15mm的宽度(当致动器锁定时),可最终节省空间。3.出色的FPC插入连接器上的配合导轨允许顺利插入FPC,同时保持低产品外形。4.高FPC保持力FPC两侧的缺口由保持片固定,即使在较小的针数下也能保持高FPC的保持力。

1、HRS|Hirose|日本广濑FH64MA系列0.25mm间距/0.5mm高度/上接触FPC连接器的主要产品规格详情:

连接器类型PIN数
插座5, 7, 11, 15, 19, 25
安装间距其他PIN数
0.5 mm开口间距
连接器长度(间距方向)0.25 mm
3.2, 3.7, 4.7, 5.7, 6.7, 8.2 mm(安装部分)列数
连接器高度2
0.5 mm传输规格
连接器宽度(纵向)传输速度
3.15 mm(Max.)使用温度范围
接触点位置85 ℃
上接点(Min.)使用温度范围
ZIF/Non-O ZIF/LIF-55 ℃
ZIF(AC)额定电压
推荐的FFC/FPCAC 30.0 V
FPC(DC)额定电压
FPC/FFC插入方向DC 30.0 V
水平额定电流
可动片方向0.2 A

------------------------------------------------------------------------------------------------

2、日本HRS|Hirose|广濑FH64MA系列0.25mm间距/0.5mm高度/上接触FPC连接器主要料号/型号:

FH64MA-25S-0.25SHWFH64MA-25S-0.25SHWFH64MA-11S-0.25SHWFH64MA-7S-0.25SHWFH64MA-15S-0.25SHW
FH64MA-5S-0.25SHWFH64MA-19S-0.25SHWFH64MA-15S-0.25SHWFH64MA-11S-0.25SHWFH64MA-7S-0.25SHW
FH64MA-5S-0.25SHWFH64MA-19S-0.25SHW

------------------------------------------------------------------------------------------------

3、日本HRS连接器--HRS|Hirose|日本广濑FH64MA系列0.25mm间距/0.5mm高度/上接触FPC连接器
