Molex连接器-提供molex|莫仕|莫仕连接器Nano-Fit系列电源连接器

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

Molex|Molex连接器|莫仕|莫仕连接器所生产的Nano-Fit系列电源连接器是一款:Nano-Fit 电源连接器是目前市面上完全隔离的最小接头,能够满足客户的电源需求,同时在小封装内提供端子保护;Nano-Fit 电源连接器提供了受全方位保护的插头端子,小间距尺寸的颜色编码/键控选项确保了正确的插配和精准的端子位置保证 (TPA),以减少端子脱离;提供线对板和线对线配置;在端子外露的接头(连接器容易损坏)与全隔离大接头(空间占用过大)之间,电源应用客户面临抉择。紧凑型 Nano-Fit 电源连接器为设计工程师提供小型封装全保护接头端子。当设计工程师在一块印刷电路板上使用多个电路尺寸相同的接头时,装配就会变得复杂,因为有可能将插座插配到错误的接头。Nano-Fit 电源连接器提供多种机械键控选项,使客户能够降低错插风险,同时通过颜色编码逻辑提高装配速度。Nano-Fit电源连接器以2.50毫米端子间距结构连接高达8.0安培电流的电路,同时还采用防错配结构以及防止端子回退脱出的端子固位架(TPA).Nano-Fit 电源连接器所包含的具体系列为:45130系列|79758系列|105300系列|105307系列|105308系列|105309系列|105310系列|105311系列|105312系列|105313系列|105314系列|105316系列|105325系列|105405系列|105429系列|105430系列|105431系列|145130系列|200277系列|201444系列|201447系列|204748系列|207121系列|207127系列|207129系列|214552系列|245130系列.S

1、Molex|Molex连接器|莫仕|莫仕连接器-Nano-Fit系列电源连接器系统产品选型表(图片仅供参考)

单排系统压接端子单排系统插座单排系统插头单排系统插座头
双排系统压接端子双排系统插座双排系统插头双排系统插座头
TPA 固定器预压接引线成品电缆组件

------------------------------------------------------------------------------------------------2、Molex|Molex连接器|莫仕|莫仕连接器-Nano-Fit系列电源连接器系统产品相关规格和电气性能及参数:

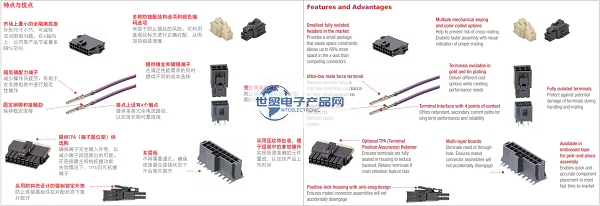

Nano-Fit系列电源连接器系统产品相关特性和优点以及电气性能和参数
特性和优点:电气参数
市场上尺寸最小的全隔离接头电压(最大值):250伏
PCB 空间节省高达 69%电流(最大值):8.0安
可选 TPA(端子位置保证)固定器接触电阻:整个使用年限内变化10毫欧
确保端子在外壳内完全固定,减少端子脱离情况绝缘耐压:1500伏
如果主要固定功能失效,仍可固定端子绝缘电阻:1000兆欧
压力锁紧外壳,采用防刮设计机械参数
确保对插连接器组件不会意外脱离接点插入力:2.5牛
听见咔嗒一声,表示插配完成接点对外壳的抓握力:27牛
防止闩锁因刮线而受损对电路板的插入力:5牛
端子接口四点接触对配力:3牛
提供冗余的次级电流路径,实现长期的电气性能和可靠性拔脱力:3牛
SMT 版本无需通孔,因此可实现多层板的使用耐久性(最小值):20次,镀锡;
可在空间受限的 PCB 上打开空间50次,镀金
可通过使用具有更少钻孔的更小 PCB 来降低成本可插拔次数:20次(镀锡),50次
端子和接头可提供镀金和镀锡选择(镀金)
提供不同的成本选项,同时满足性能需求物理参数
多种机械键控和颜色编码选项外壳:
可使用电路相同的多个连接器,几乎不存在错插可能性插座:尼龙UL 94V-0
颜色编码为连接器正确插接提供视觉指示,可提高装配速度底座:LCP UL 94V-0
端子插入力超低接点:高导电铜
针对高电路应用减轻操作疲劳,改善装配合格性电镀:
完全隔离的端子接点部位 -
在取放和插接期间防止接头和插座端子受损镀锡或381微米(15微英寸)镀金或762微
固定锁柄和触点加强筋
维持稳定接触(30微英寸)镀金
SMT 接头可提供较短的电通路焊脚部位 – 镀锡
提供绝佳的信号完整性性能底层电镀 – 镀镍
参考信息电路板厚度:1.60和2.40毫米
包装工作温度:-40至+ 105摄氏度(镀锡),
端子 - 卷盘包装-40至+ 115摄氏度(镀金)
底座 - 纸盘、压纹带和卷盘
插座 - 袋装
UL档案编号:E29179
CSA档案编号:LR19980
对配器件:仅对配Nano-Fit连接器和插座 – 不与其它品牌产品对配
配套器件:仅配套Nano-Fit端子和TPA固位架 – 不与其它品牌产品配套
所用端子:卷盘包装
设计计量单位:毫米
是否符合RoHS标准:是
是否无卤素:是
是否符合灼热丝测试要求:是

------------------------------------------------------------------------------------------------3、Molex|Molex连接器|莫仕|莫仕连接器-Nano-Fit系列电源连接器系统产品主要料号/型号:

Nano-Fit系列电源连接器--105405系列(部分产品料号)
10540511041054051112105405120610540512141054051308
10540511061054051114105405120810540512161054051310
10540511081054051116105405121010540513041054051312
10540511101054051204105405121210540513061054051314
Nano-Fit系列电源连接器--105307系列
10530712021053071205105307120810530722041053072207
10530712031053071206105307220210530722051053072208
1053071204105307120710530722031053072206
Nano-Fit系列电源连接器--105308系列
10530812041053081210105308121610530822081053082214
10530812061053081212105308220410530822101053082216
1053081208105308121410530822061053082212
Nano-Fit系列电源连接器--105309系列(部分产品料号)
10530911021053091106105309120310530912071053091304
10530911031053091107105309120410530912081053091305
10530911041053091108105309120510530913021053091306
10530911051053091202105309120610530913031053091307
Nano-Fit系列电源连接器--105310系列(部分产品料号)
10531011041053101112105310120610531012141053101308
10531011061053101114105310120810531012161053101310
10531011081053101116105310121010531013041053101312
10531011101053101204105310121210531013061053101314
Nano-Fit系列电源连接器--105311系列(部分产品料号)
10531111021053111106105311120310531112071053111304
10531111031053111107105311120410531112081053111305
10531111041053111108105311120510531113021053111306
10531111051053111202105311120610531113031053111307
Nano-Fit系列电源连接器--105312系列(部分产品料号)
10531211041053121112105312120610531212141053121308
10531211061053121114105312120810531212161053121310
10531211081053121116105312121010531213041053121312
10531211101053121204105312121210531213061053121314
Nano-Fit系列电源连接器--105313系列(部分产品料号)
10531311021053131106105313120310531312071053131304
10531311031053131107105313120410531312081053131305
10531311041053131108105313120510531313021053131306
10531311051053131202105313120610531313031053131307
Nano-Fit系列电源连接器--105314系列(部分产品料号)
10531411041053141112105314120610531412141053141308
10531411061053141114105314120810531412161053141310
10531411081053141116105314121010531413041053141312
10531411101053141204105314121210531413061053141314

------------------------------------------------------------------------------------------------4、MOLEX 连接器--Molex|莫仕|莫仕连接器-Nano-Fit系列电源连接器
