JAE连接器-提供JAE|日本航空电子KX14/KX15系列0.8毫米间距板对板连接器

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

JAE|JAE连接器|日本航空电子KX14/KX15系列0.8毫米间距板对板连接器是一款:适用于从消费电子设备到工业设备的各种应用。用于间距为4至12毫米(增量为1毫米)的平行板之间的连接的0.8 mm间距,SMT,平行/垂直板对板连接器;其主要特点是:0.8毫米间距,SMT,平行/垂直,适用于从消费电子设备到工业设备的各种应用。用于定位触点的配合导向装置。带状触点确保可靠的电气连续性,抵抗耦合的扭力。适合自动包装的配置。足够的吸附面。图像处理器容易识别的终端长度。摩擦锁对振动和拉伸强度不太敏感。主要应用为:各种电子设备包括:通信设备、广播设备、工厂自动化设备、医疗设备和办公自动化设备。

1、JAE|JAE连接器|日本航空电子KX14/KX15系列0.8毫米间距板对板连接器主要产品规格详情:

Number of Contacts20, 30, 40, 50, 60, 70, 80 pos.
Contact Pitch0.8 mm (2 rows)
Rated Current0.5 A/ terminal
Rated Voltage200 VACr.m.s., DC 300 V
Dielectric Withstanding Voltage500 VACr.m.s. (1 minute)
Insulation Resistance100 megohm min. (initial)
Contact Resistance70 milliohm max.
Durability500 times
Operating Temperature Range-40 deg. C to +85 deg. C

------------------------------------------------------------------------------------------------

2、日本JAE|JAE连接器|日本航空电子KX14/KX15系列0.8毫米间距板对板连接器主要料号/型号:

KX14-20K2DEKX14-30K8DEKX14-50K5DEKX14-70K2DEKX14-80K8DE
KX14-20K2D-E1000EKX14-30K8D-E650EKX14-50K5D-E1000EKX14-70K2D-E1000EKX14-80K8D-E650E
KX14-20K5DEKX14-40K2DEKX14-50K8DEKX14-70K5DEKX15-20K2DE
KX14-20K5D-E1000EKX14-40K2D-E1000EKX14-50K8D-E650EKX14-70K5D-E1000EKX15-20K2D-E1000E
KX14-20K8DEKX14-40K5DEKX14-60K2DEKX14-70K8DEKX15-20K3DE
KX14-20K8D-E650EKX14-40K5D-E1000EKX14-60K2D-E1000EKX14-70K8D-E650EKX15-20K3D-E1000E
KX14-30K2DEKX14-40K8DEKX14-60K5DEKX14-80K2DEKX15-20K4DE
KX14-30K2D-E1000EKX14-40K8D-E650EKX14-60K5D-E1000EKX14-80K2D-E1000EKX15-20K4D-E1000E
KX14-30K5DEKX14-50K2DEKX14-60K8DEKX14-80K5DEKX15-20KLDLE
KX14-30K5D-E1000EKX14-50K2D-E1000EKX14-60K8D-E650EKX14-80K5D-E1000EKX15-20KLDL-E1000E

------------------------------------------------------------------------------------------------

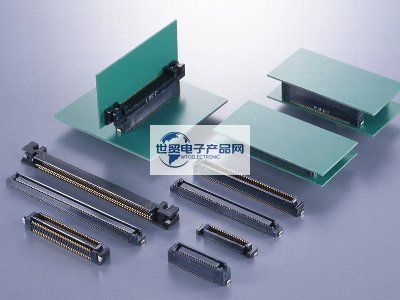

3、日本JAE连接器--JAE|日本航空电子KX14/KX15系列0.8毫米间距板对板连接器
