JAE连接器-提供JAE|日本航空电子MJ06系列通用千兆传输公制系统连接器

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

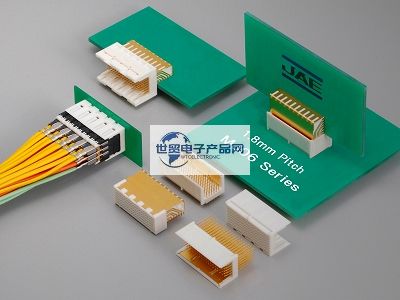

JAE|JAE连接器|日本航空电子MJ06系列通用千兆传输公制系统连接器是一款:用于差分传输的高速信号连接器,与背板/中板类型的设备兼容。它具有卓越的高速传输性能,平衡的传输结构是差分传输的理想选择,并允许简化的安装模式设计。与IEC61076-4-101安装尺寸兼容。使用相同的标准连接器(称为HM连接器)是可能的。线对信号对齐(边对,1.8毫米间距)和接地结构,针对高速差分传输进行了优化。对称引脚结构防止差分信号对之间的偏斜。引脚侧和插座侧连接器的压配合附件(成品直径与0.6毫米直径兼容)。优化电路板布线模式的通孔位置。兼容更大高度为9mm的连接器。从电路板开始,最小插槽距离为17毫米。其主要特点是:通用千兆传输公制系统连接器.主要应用为:工厂自动化设备、半导体制造设备、各种检验和测量设备、服务器/存储设备、通信/网络设备、广播设备、医疗设备等。

1、JAE|JAE连接器|日本航空电子MJ06系列通用千兆传输公制系统连接器主要产品规格详情:

Number of Contacts120 pos. (signal+ground/ module)
Differential Impedance100 ohm +/- 15ohm (Tr=100ps [10-90%])
Crosstalk5 % max. (Tr=100ps [10-90%])
Rated Current1 A
Rated Voltage200 VACr.m.s.
Compliant Pin: Single Insertion Force100 N max. (after test)
Compliant Pin: Single Retention Force10 N min. (after test)
Applicable Board Thickness2.2 mm to 5.0 mm
Operating Temperature Range-35 deg. C to +85 deg. C

------------------------------------------------------------------------------------------------

2、日本JAE|JAE连接器|日本航空电子MJ06系列通用千兆传输公制系统连接器主要料号/型号:

Product NameFeaturesNumber of Positions
MJ06-120FRPGeneral purpose gigabit transmission metric system connector, 120 pos., Socket120 pos.
MJ06-120MRP-1General purpose gigabit transmission metric system connector, 120 pos., Pin header120 pos.
MJ06-120MSP-A0-AGeneral purpose gigabit transmission metric system connector, 120 pos., Pin header120 pos.
MJ06-120MSP-A3-AGeneral purpose gigabit transmission metric system connector, 120 pos., Pin header120 pos.
MJ06-120MSP-A5-AGeneral purpose gigabit transmission metric system connector, 120 pos., Pin header120 pos.
MJ06-120SGeneral purpose gigabit transmission metric system connector, 120 pos., Shroud120 pos.

------------------------------------------------------------------------------------------------

3、日本JAE连接器--JAE|日本航空电子MJ06系列通用千兆传输公制系统连接器
