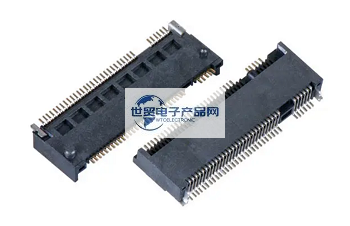

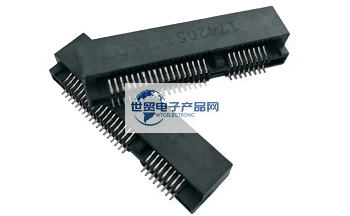

1、泰科|TE连接器|TE|泰科连接器--M.2(NGFF)插槽卡缘连接器产品相关产品概况和性能及规格描述：
M.2(NGFF)连接器产品系列是从Mini Card和Half Mini Card向更小规格尺寸和体积产品的自然转变。它支持多功能插入卡模块，包括: WiFi、 蓝牙、全球导航卫星系统、近场通讯、混合数字广播、无线千兆位联盟(WiGig).无线广域网和固态存储设备，还可以向PCle Gen3、SATA 3、SATA /O和USB3添加更多功能。这种新的更小规格连接器适用于新型纤薄平台中的应用。
| 产品类型特性： | 机械附件： |
| 连接器系统 板对板 | 连接器安装类型 板安装 |
| 可密封 否 | 壳体特性： |
| 连接器和端子端接到 印刷电路板 | 壳体颜色 黑色 |
| 结构特性： | 外壳材料 高温热塑塑料 |
| PCB 安装方向 直角 | 中心线（间距） .5 mm [ .02 in ] |
| 行数 2 | 尺寸： |
| 键控代码 A, B, E, M | 连接器宽度 8.7 mm [ .343 in ] |
| 位数 67 | 连接器高度 (mm) 2.25, 3.2, 4.2 |
| 电气特征： | 连接器高度 (in) .089, .126, .165 |
| 工作电压 (VAC) 50 | 连接器长度 21.9 mm [ .862 in ] |
| 接触件特性： | 使用环境： |
| 端子基材 铜合金 | 工作温度范围 (°C) -40 – 80, -40 – 85 |
| PCB 端子端接区域电镀材料 锡, 镀金 | 工作温度范围 (°F) -40 – 176, -40 – 185 |
| PCB 端子端接区域电镀材料表面涂层 哑光 | 操作/应用： |
| 端子接合区域电镀材料厚度 (µin) 3, 10, 15, 30 | 电路应用 电源 |
| 端子接触部电镀材料 金 | 包装特性： |
| 端子额定电流（更大值） (A) .5 | 封装方法 卷带包装, 卷带包装 |
| 端接特性： | |
| PCB 端接方法 表面贴装 |
------------------------------------------------------------------------------------------------

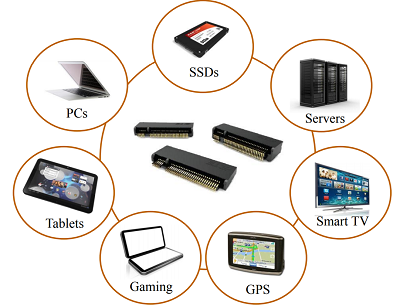

2、泰科|TE连接器|TE|泰科连接器--M.2(NGFF)插槽卡缘连接器产品部分应用用途：
------------------------------------------------------------------------------------------------
3、泰科|TE连接器|TE|泰科连接器--M.2(NGFF)插槽卡缘连接器产品主要型号/料号：
| 产品描述(1) | 产品料号/型号(1) | 产品描述(2) | 产品料号/型号(2) |
| SEMI HARD TRAY DDR SOCKET 200P | 1-1473005-1 | EMBOSS ASS'Y DDR SODIMM SOCKET | 1717254-1 |
| SEMI HARD TRAY DDR SOCKET 200P | 1473005-1 | EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1717254-4 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 5 | 1473005-4 | EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1717379-4 |
| SEMI HARD TRAY DDR SOCKET 200P | 1473006-1 | SEMI-HARD TRAY DDR SODIMM SOCKET 200P 6 | 1717468-3 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 5 | 1473006-4 | SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 6 | 1717468-4 |
| SEMI-HARD TRAY ASSY DDR 200P 5 | 1473149-1 | SEMI-HARD TRAY DDR2 SODIMM 4H STD (LATCH | 1746540-4 |
| SEMI-HARD TRAY ASSY DDR2 SODIMM 5.2H ST | 1473149-4 | SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 4 | 1827236-4 |
| SEMI-HARD TRAY ASSY DDR2 SODIMM 5.2H RV | 1473150-4 | DDR SODIMM SOCKET 200P 8H STD TYPE | 1827341-4 |
| SEMI-HARD TRAY ASS'Y FOR DDR S | 1565691-1 | SEMI-HARD TRAY DDR2 SODIMM 9.2H STD AMC | 1981284-4 |
| EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1565917-4 | SEMI-HARD TRAY ASSY DDR 200P VERTICAL | 2040910-1 |
| EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1565918-4 | SEMI-HARD TRAY ASSY DDR2 200P VERTICAL | 2040910-2 |
| HARD TRAY ASS'Y DDR SODIMM SOC | 1612507-3 | EMBOSS DDR2 SODIMM 200P 4H STD | 292406-4 |
| DDR SODIMM SOCKET 200POS SEMI- | 1612618-1 | EMBOSS DDR2 SODIMM 200P 4H RVS | 292407-4 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 9 | 1612618-4 | SEMI-HARD TRAY DDR SODIMM 200P | 5-1612773-1 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 6 | 1612773-4 | SEMI-HARD TRAY DDR2 SODIMM 6.5H STD(HSG | 5-1746530-4 |
------------------------------------------------------------------------------------------------
4、TE 连接器-TE|泰科|泰科连接器--M.2(NGFF)插槽卡缘连接器 此产品销售商：
代理销售【TE连接器-TE|泰科|泰科连接器--M.2(NGFF)插槽卡缘连接器】以及第3项内容中表格清单内的所有(料号/型号)连接器产品；我司还专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
