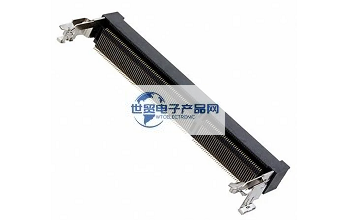

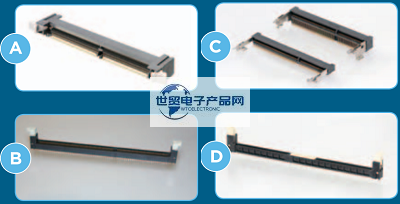

1、泰科|TE连接器|TE|泰科连接器--DDR3 DIMM插槽连接器产品相关产品概况和性能及规格描述：
| 产品类型特性： | 端接特性： |
| DRAM 类型 双倍数据速率 (DDR) 3 | 端接柱体和尾部长度 (mm) 2.67, 2.85, 3.18, 3.38, 4 |
| 连接器系统 板对板 | 端接柱体和尾部长度 (in) .105, .112, .125, .133, .157 |
| 连接器和端子端接到 印刷电路板 | 插入种类 直接插针 |
| 结构特性： | 机械附件： |
| 行数 2 | PCB 安装固定类型 固定卡扣/柱, 板锁, 焊尾, 焊钉 |
| 位数 240 | PCB 安装固定 带有 |
| 模块方向 垂直 | 安装角度 垂直, 直角 |
| 钥匙数 1 | 接合对准 不带, 带有 |
| 托架数 2 | 接合对准类型 中心, 左偏移 |
| 电气特征： | PCB 安装方式 表面贴装, 通孔 - 免焊连接, 通孔 - 焊接 |
| DRAM 电压 (V) 1.5 | 连接器安装类型 板安装 |
| 主体特性： | PCB 安装对准类型 定位柱 |
| 连接器外形 标准 | 壳体特性： |
| 弹射器类型 旋转, 标准 | 壳体颜色 土黄色, 蓝色, 黑色 |
| 模块钥匙类型 左偏移 | 外壳材料 热塑性, 高温尼龙 |
| 固定柱位置 两端, 中心 | 中心线（间距） (mm) 1, 2 |
| 插销材料 热塑塑料, 高温尼龙, 高温热塑塑料 | 中心线（间距） (in) .03, .039, .07 |
| 弹射器位置 两端 | 尺寸： |
| 插销颜色 土黄色, 绿色, 黑色 | PCB 的外形高度 (mm) 21, 23.1 |
| 弹射器材料 热塑塑料, 高温尼龙, 高温热塑塑料 | PCB 的外形高度 (in) .82, .9, .91 |
| 弹射器材料颜色 土黄色, 绿色, 黑色 | 行间距 (mm) .95, 1.45, 1.9 |
| PCB 保持特性材料 铜合金, 黄铜 | 行间距 (in) .037, .05, .075 |
| 接触件特性： | 中心固定孔直径 (mm) 1.8, 2.45 |
| 端子基材 铜合金 | 中心固定孔直径 (in) .07, .096 |
| PCB 端子端接区域电镀材料 锡 | 使用环境： |
| 端子底板材料 镍 | 工作温度范围 (°C) -55 – 105, -55 – 155, -55 – 85, -40 – 85 |
| 端子接触部电镀材料 金, 镀金 | 工作温度范围 (°F) -67 – 185, -67 – 221, -67 – 311, -40 – 185 |
| 端子接合区域电镀材料厚度 (µm) .08, .38, .51, .76 | 操作/应用： |
| 端子接合区域电镀材料厚度 (µin) 3.14, 15, 20, 30 | 电路应用 Signal |
| PCB 端子端接区域电镀材料厚度 (µm) 2.54, 3 | 行业标准： |
| PCB 端子端接区域电镀材料厚度 (µin) 100, 118.1 | UL 阻燃性等级 UL 94V-0 |
| 端子额定电流（更大值） (A) .5, .75 | 包装特性： |
| 插座种类 DIMM | 封装数量 50, 54, 64, 480 |
| 内存插槽类型 内存卡 | 封装方法 Tray, 盒和托盘, 硬托盘, 软托盘 |
------------------------------------------------------------------------------------------------
2、泰科|TE连接器|TE|泰科连接器--DDR3 DIMM插槽连接器产品主要型号/料号：
| 2013289-1 | 2040727-6 | 2013298-3 | 1932000-1 | 5-1932000-2 |
| 2013290-1 | 2040727-7 | 2-2013298-1 | 1932000-2 | 6-1932000-4 |
| 2013289=2 | 2013022-1 | 2-2013298-2 | 1932000-3 | 6-1932000-5 |
| 2013290-2 | 2013287-1 | 2-2013297-3 | 1932000-4 | 7-1932000-2 |
| 2013289-3 | 2013022-2 | 2-2013298-3 | 1932000-5 | 7-1932000-5 |
| 2013290-3 | 2013287-2 | 2013310-1 | 1932000-6 | 7-1932000-6 |
| 2-2013289-1 | 2013022-3 | 2013311-1 | 1932000-7 | 1932031-4 |
| 2-2013290-1 | 2013287-3 | 2013310-2 | 1-1932000-0 | 1932031-5 |
| 2-2013289-2 | 2-2013022-1 | 2013311-2 | 1-1932000-1 | 1-1932031-0 |
| 2-2013290-2 | 2-2013287-1 | 2013310-3 | 1-1932000-5 | 1-1932031-1 |
| 2-2013289-3 | 2-2013022-2 | 2013311-3 | 1-1932000-6 | 1-1932031-5 |
| 2-2013290-3 | 2-2013287-2 | 2-2013310-1 | 1-1932000-7 | 1-1932031-6 |
| 1735438-2 | 2-2013022-3 | 2-2013311-1 | 2-1932000-1 | 2-1932031-5 |
| 1735438-4 | 2-2013287-3 | 2-2013310-2 | 2-1932000-5 | 2-1932031-6 |
| 1-1735438-2 | 2013297-1 | 2-2013311-2 | 3-1932000-3 | 3-1932031-4 |
| 1-1735438-4 | 2013298-1 | 2-2013310-3 | 4-1932000-6 | 4-1932031-7 |
| 2040727-1 | 2013297-2 | 2-2013311-3 | 4-1932000-7 | 4-1932031-9 |
| 2040727-4 | 2013298-2 | 2-1932393-1 | 4-1932000-8 | 5-1932031-8 |
| 2040727-5 | 2013297-3 | 2-1932392-1 | 5-1932000-1 | 5-1932031-9 |
------------------------------------------------------------------------------------------------
3、TE 连接器-TE|泰科|泰科连接器--DDR3 DIMM 插槽连接器 此产品销售商：
代理销售【TE连接器-TE|泰科|泰科连接器--DDR3 DIMM 插槽连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
