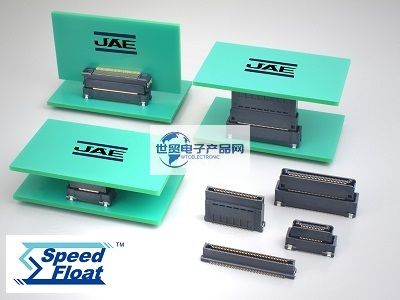

JAE|JAE连接器|日本航空电子AX01系列高速传输浮动板对板连接器是一款：下一代浮动板对板连接器。该产品采用高度可靠的两点接触结构，实现超过8 Gbps的高速传输。其主要特点是:浮动公差:X和Y方向均为+/-0.5毫米，板间堆叠高度公差:Z轴方向+/-0.5毫米，两点接触结构确保高接触可靠性，通过辊表面接触结构实现低插入和移除力，8 Gbps+高速传输(10GBASE-KR和PCIe Gen3)，具有大尺寸导轨形状的匹配可操作性，支持自动装配和匹配(配合导轨长度:+/-1.0毫米)，支持自动安装，允许在一块板上使用多个连接器，键入以防止错配；主要应用为：FA设备、半导体制造设备、办公机器、通信设备、测量设备、广播设备、游戏机和街机以及其他各种应用.
1、JAE|JAE连接器|日本航空电子AX01系列高速传输浮动板对板连接器的主要产品规格详情：
| Number of Contacts | 30, 40, 60, 80, 90, 100, 120, 140 pos. |
| Contact Pitch | 0.635 mm pitch |
| Rated Current | 0.5 A |
| Rated Voltage | AC 50 Vr.m.s. |
| Contact Resistance | Initial: 50 milliohm max. |
| After test: 100 milliohm max. | |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s., conduction for 1 minute |
| Insulation Resistance | 100 megohm min. |
| Stacking Height | 8, 10, 14, 16, 18, 20, 22, 24, 30 mm |
| Floating Movable Amount | X direction: +/-0.5 mm, |
| Y direction: +/-0.5 mm | |
| Durability | 100 mating cycles |
| Operating Temperature Range | -40 deg. C to +105 deg. C |
| (including conduction temperature rise) |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子AX01系列高速传输浮动板对板连接器主要料号/型号：
| AX01F030VAABR500 | AX01F060VABBR300 | AX01F090VACBR150 | AX01R120HAYBR600 | AX01R030VADBR500 |
| AX01F040VAABR500 | AX01F080VABBR300 | AX01F100VACBR150 | AX01R140HAYBR600 | AX01R040VADBR500 |
| AX01F060VAABR500 | AX01F090VABBR300 | AX01F120VACBR150 | AX01R030VABBR600 | AX01R060VADBR500 |
| AX01F080VAABR500 | AX01F100VABBR300 | AX01F140VACBR150 | AX01R040VABBR600 | AX01R080VADBR500 |
| AX01F090VAABR500 | AX01F120VABBR300 | AX01R030HAYBR600 | AX01R060VABBR600 | AX01R090VADBR500 |
| AX01F100VAABR500 | AX01F140VABBR300 | AX01R040HAYBR600 | AX01R080VABBR600 | AX01R100VADBR500 |
| AX01F120VAABR500 | AX01F030VACBR150 | AX01R060HAYBR600 | AX01R090VABBR600 | AX01R120VADBR500 |
| AX01F140VAABR500 | AX01F040VACBR150 | AX01R080HAYBR600 | AX01R100VABBR600 | AX01R140VADBR500 |
| AX01F030VABBR300 | AX01F060VACBR150 | AX01R090HAYBR600 | AX01R120VABBR600 | AX01R030VANBR200 |
| AX01F040VABBR300 | AX01F080VACBR150 | AX01R100HAYBR600 | AX01R140VABBR600 | AX01R040VANBR200 |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子AX01系列高速传输浮动板对板连接器 此产品销售商：
代理销售【日本JAE连接器--JAE|日本航空电子AX01系列高速传输浮动板对板连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
