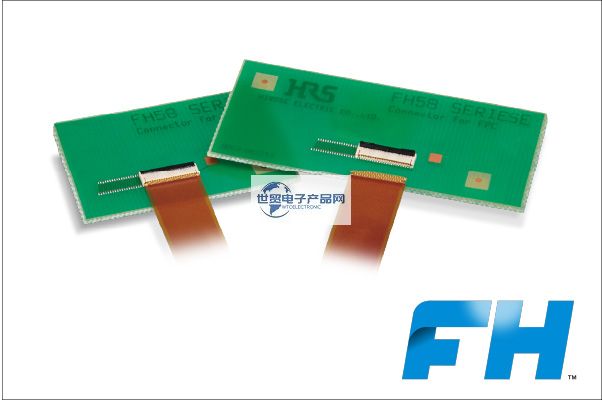

HRS|Hirose|广濑FH58系列0.2/0.25mm间距/0.9mm高度/上下接触FPC连接器是一款：0.2mm/0.25mm间距，0.9mm高度，顶部和底部接触，背面翻转，高FPC保持力连接器;其主要特点是：1.更大化板空间0.2mm/0.25mm的细间距和3.1mm的窄深度相结合可节省板空间。长致动器类型的深度为3.4mm。2.高FPC保持力•连接器两侧的卡住金属可提供高FPC保留力.由于是可移动的，夹头金属允许该连接器接受水平FPC插入；当插入FPC时，它提供了清晰的触觉点击和增加的保持力。3.高可靠性顶部和底部接触结构•顶部和底部弹簧接触跟踪FPC的上下移动，以提供安全连接。4.支持高速传输•卓越的阻抗特性实现高速传输。通过使用相同触点的差分对（偶数触点或奇数触点），这些连接器能够提供极好的传输特性，并符合eDP（1.3版）、MIPI（D-PHY）和USB3.0标准。5.环保•无卤素用于生产本产品的所有材料和物质均符合无卤素标准*根据IEC 61249-2-21定义。Br:更大900 ppm，Cl:更大900 ppm，Br+Cl:更大1500 ppm.
1、HRS|Hirose|日本广濑FH58系列0.2/0.25mm间距/0.9mm高度/上下接触FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 7, 21, 31, 35, 41, 51, 61, 71, 81 |
| 安装间距 | 其他PIN数 |
| 0.4, 0.5 mm | 开口间距 |
| 连接器长度(间距方向) | 0.2, 0.25 mm |
| 3.5, 5.8, 7.8, 8.6, 9.8, 11.8, 13.8, 15.8, 16.0, 18.0 mm | (安装部分)列数 |
| 连接器高度 | 2 |
| 0.9 mm | 传输规格 |
| 连接器宽度(纵向) | USB3.0, eDP, MIPI |
| 3.1, 3.4 mm | 传输速度 |
| 接触点位置 | (Max.)使用温度范围 |
| 上下接点 | 85 ℃ |
| ZIF/Non-O ZIF/LIF | (Min.)使用温度范围 |
| ZIF | -55 ℃ |
| 推荐的FFC/FPC | (AC)额定电压 |
| FPC | AC 30.0 V |
| FPC/FFC插入方向 | (DC)额定电压 |
| 水平 | DC 30.0 V |
| 可动片方向 | 额定电流 |
| 背 | 0.2 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑FH58系列0.2/0.25mm间距/0.9mm高度/上下接触FPC连接器主要料号/型号：
| FH58SA-81S-0.2SHW | FH58A-71S-0.2SHW(99) | FH58A-61S-0.2SHW | FH58-31S-0.2SHW(99) | FH58-35S-0.2SHW(99) |
| FH58SA-81S-0.2SHW | FH58A-61S-0.2SHW(99) | FH58A-71S-0.2SHW | FH58M-7S-0.25SHW | FH58-41S-0.2SHW(99) |
| FH58SA-71S-0.2SHW(99) | FH58M-7S-0.25SHW(99) | FH58-21S-0.2SHW | FH58-31S-0.2SHW | FH58-35S-0.2SHW |
| FH58SA-71S-0.2SHW | FH58-21S-0.2SHW(99) | FH58-51S-0.2SHW(99) | FH58-51S-0.2SHW | FH58-41S-0.2SHW |
------------------------------------------------------------------------------------------------
3、日本HRS连接器--HRS|Hirose|广濑FH58系列0.2/0.25mm间距/0.9mm高度/上下接触FPC连接器 此产品销售商：
代理销售【日本HRS连接器--HRS|Hirose|日本广濑FH58系列0.2/0.25mm间距/0.9mm高度/上下接触FPC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
