板对板连接器-提供I-PEX 0.35mm间距20708系列电源传输板对板连接器

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

I-PEX 0.35mm间距20708系列电源传输板对板连接器是一款:通过hold-down结构和科森合金的主要端子,来传输电力线, 坚固稳定,0.35 mm pitch, 高度 0.7 mm, 深度 2.3 mm;金属 hold-down 结构可以用作 2A x 2 的电源传输使用;金属引导设计,更易嵌合作业;插入型公座使结构坚固;接点间距(mm): 0.350;Height: 0.80 Max (0.70 Nom.);可提供Pin数: 10 14 18 20 24 30 34 40 50 60P的电源传输板对板连接器.


1、I-PEX 0.35mm间距20708系列电源传输板对板连接器的主要产品详情:

金属 hold-down 结构可以用作 2A x 2 的电源传输使用:
NOVASTACK 35-P_FAB1_SC.png

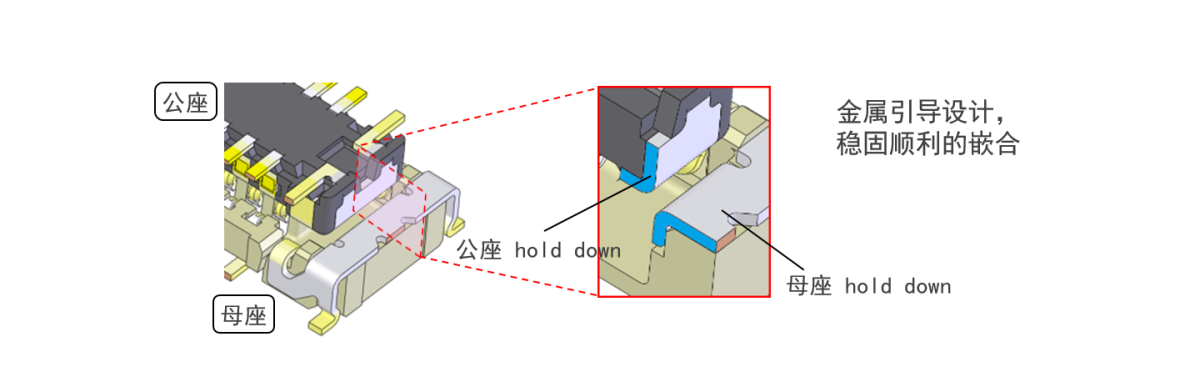

金属引导设计,更易嵌合作业:
NOVASTACK 35-P_FAB2_SC.png
插入型公座使结构坚固:

NOVASTACK 35-P_FAB3_SC.png

------------------------------------------------------------------------------------------------

2、I-PEX 0.35mm间距20708系列电源传输板对板连接器的技术参数:

Contact pitch0.35   mm
Height0.80 Max   (0.70 Nom.) ,
Pin count10 14 18 20 24 30 34 40 50 60
Depth2.30   mm
Width Formula2.17+(0.35*?p/2)   mm
Contact typesignal   plus power pins
Current rating0.3A /   Signal pin 2.0A / Power pin
Full shielding (ZenShield®)No

------------------------------------------------------------------------------------------------

3、I-PEX 0.35mm间距20708系列电源传输板对板连接器的主要型号/料号:

NOVASTACK 35-P RECOMMENDED PART NUMBERS

Part Number DescriptionPin countPart Number
PLUG1020708-010E-01
1420708-014E-01
1820708-018E-01
2020708-020E-01
2420708-024E-01
3020708-030E-01
3420708-034E-01
4020708-040E-01
5020708-050E-01
6020708-060E-01
RECEPTACLE1020709-010E-01
1420709-014E-01
1820709-018E-01
2020709-020E-01
2420709-024E-01
3020709-030E-01
3420709-034E-01
4020709-040E-01
5020709-050E-01
6020709-060E-01

OTHER NOVASTACK 35-P PART NUMBERS

Part Number DescriptionPin countPart Number
PLUG HI CONDICTIVITY type (5,000 pcs/reel)1020708-010E-01-M
1420708-014E-01-M
1820708-018E-01-M
2020708-020E-01-M
2420708-024E-01-M
3020708-030E-01-M
3420708-034E-01-M
4020708-040E-01-M
5020708-050E-01-M
6020708-060E-01-M
PLUG NORMAL CONDICTIVITY type (20,000 pcs/reel)3420708-034E
4020708-040E
5020708-050E
PLUG NORMAL CONDICTIVITY type (5,000 pcs/reel)3420708-034E-00-M
4020708-040E-00-M
5020708-050E-00-M
RECEPTACLE HI CONDICTIVITY type (5,000 pcs/reel)1020709-010E-01-M
1420709-014E-01-M
1820709-018E-01-M
2020709-020E-01-M
2420709-024E-01-M
3020709-030E-01-M
3420709-034E-01-M
4020709-040E-01-M
5020709-050E-01-M
6020709-060E-01-M
RECEPTACLE NORMAL CONDICTIVITY type (20,000 pcs/reel)3420709-034E
4020709-040E
5020709-050E
RECEPTACLE NORMAL CONDICTIVITY type (5,000 pcs/reel)3420709-034E-00-M
4020709-040E-00-M
5020709-050E-00-M

------------------------------------------------------------------------------------------------

4、日本I-PEX连接器--I-PEX 0.35mm间距20708系列电源传输板对板连接器 此产品销售商:

代理销售【I-PEX连接器--I-PEX 0.35mm间距20708系列电源传输板对板连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
