板对板连接器​-提供I-PEX 0.35mm间距21004系列20G高速板对板连接器

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

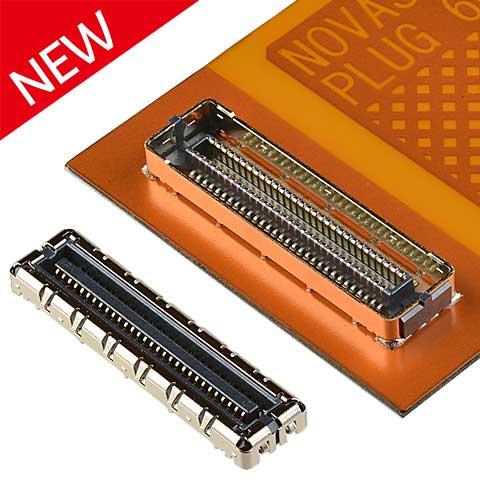

I-PEX 0.35mm间距21004系列1.5H高速板对板连接器是一款:高度1.5 mm, 0.35 mm 间距 , 全屏蔽式,高背设计, 高速 20 GHz (≒40 Gbps)/通道传输;支持 20 GHz (≒40 Gbps)/通道传输,是最新高速信号的理想选择;ZenShield®全屏蔽和多点接地设计,可防止 EMI 泄漏;高背连接器设计,具有出色的配接可加工性;接点间距(mm): 0.350;Height: 1.60 Max (1.50 Nom.);可提供Pin数: 60P的高速板对板连接器.


1、I-PEX 0.35mm间距21004系列1.5H高速板对板连接器的主要产品详情:

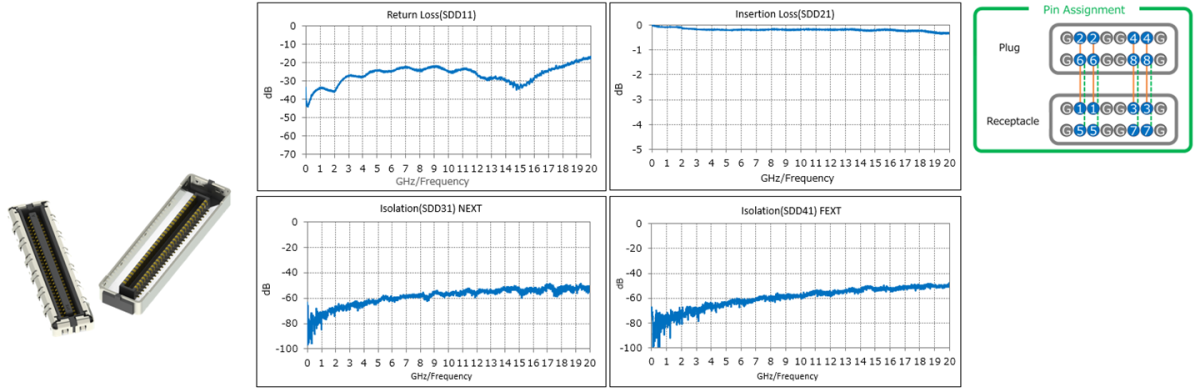

支持 20 GHz (≒40 Gbps)/通道传输,是最新高速信号的理想选择:

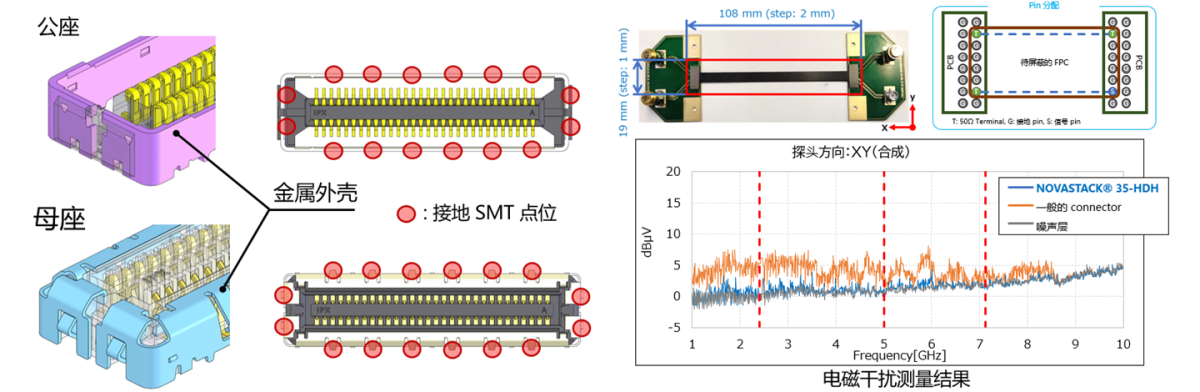

ZenShield®全屏蔽和多点接地设计,可防止 EMI 泄漏:

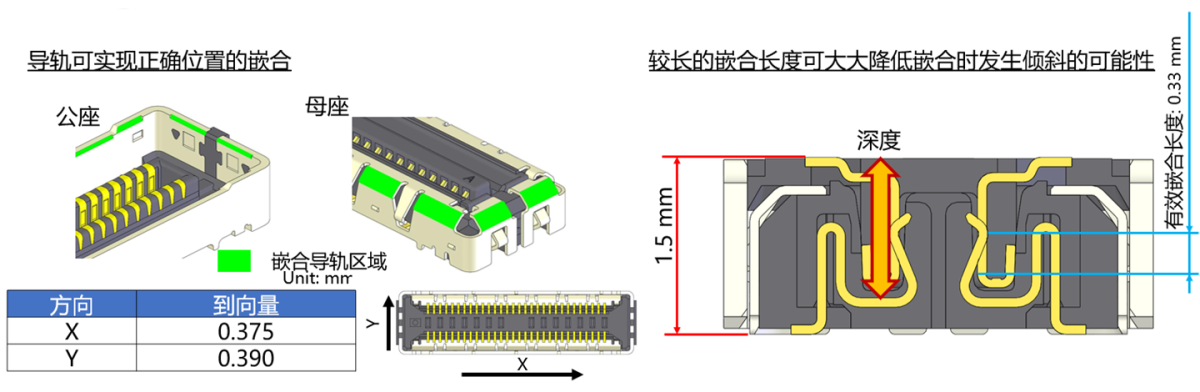

高背连接器设计,具有出色的配接可加工性:


------------------------------------------------------------------------------------------------

2、I-PEX 0.35mm间距21004系列1.5H高速板对板连接器的技术参数:

Contact pitch0.35   mm
Height1.60 Max   (1.50 Nom.) ,
Pin count60
Depth3.64   mm
Width Formula3.3+(0.35*?p/2)   mm
Current rating0.5A /   Signal pin
Applicable Standards (Reference Only)USB4 (20   Gbps/lane) USB 3.1 Gen 2 (10 Gbps) eDP HBR 3 (8.1 Gbps) eDP   HBR 2 (5.4 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4   Gbps) MiPi standards
Full shielding (ZenShield®)Yes

------------------------------------------------------------------------------------------------

3、I-PEX 0.35mm间距21004系列1.5H高速板对板连接器的主要型号/料号:

NOVASTACK 35-HDH RECOMMENDED PART NUMBERS

Part Number DescriptionPin countPart Number
PLUG6021003-060E
RECEPTACLE6021004-060E

------------------------------------------------------------------------------------------------

4、日本I-PEX连接器--I-PEX 0.35mm间距21004系列1.5H高速板对板连接器 此产品销售商:

代理销售【I-PEX连接器--I-PEX 0.35mm间距21004系列1.5H高速板对板连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
