FPC型公座连接器​-提供I-PEX 0.4mm间距20858系列带机械锁扣FPC型公座连接器

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

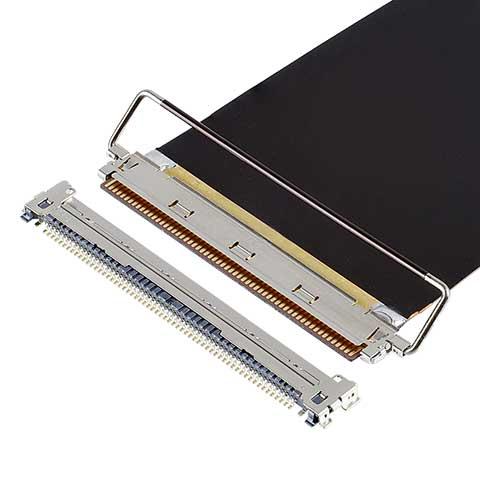

I-PEX 0.4mm间距20858系列带机械式锁扣FPC型公座连接器是一款:0.4 mm 间距, 水平对插方式,带机械式锁扣的 FPC 型公座连接器;机械锁扣防止连接器不完全嵌合及脱落/未嵌合;EMI 屏蔽和多点接地设计;CABLINE®-CA 系列多款连接器可选;接点间距(mm): 0.400;Height: 1.10 Max (1.00 Nom.);可提供Pin数: 40 60;嵌合类型: 水平带机械式锁扣FPC型公座连接器.


1、I-PEX 0.4mm间距20858系列带机械式锁扣FPC型公座连接器的主要产品详情:

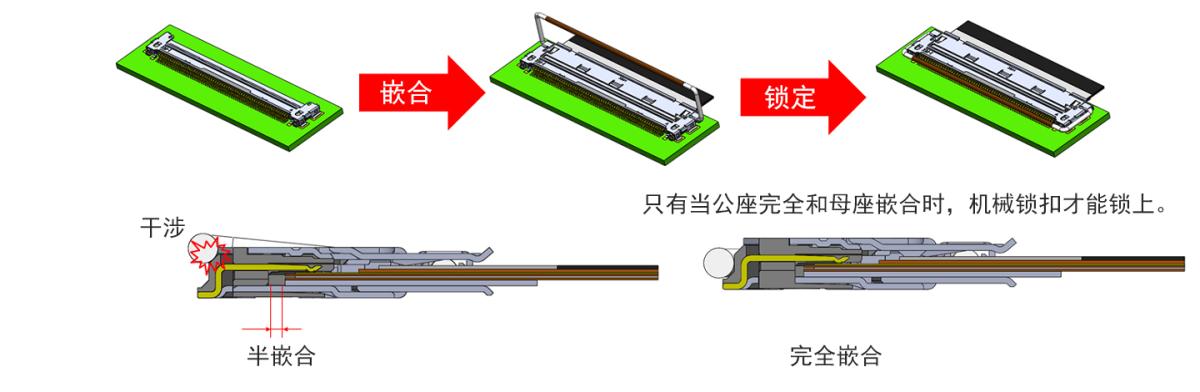

机械锁扣防止连接器不完全嵌合及脱落/未嵌合:
机械锁扣防止连接器不完全嵌合及脱落/未嵌合

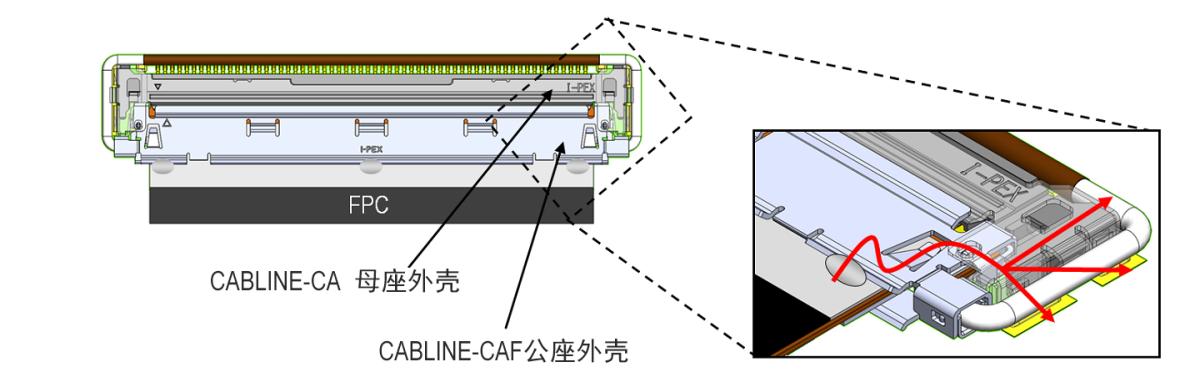

EMI 屏蔽和多点接地设计:
EMI 屏蔽和多点接地设计

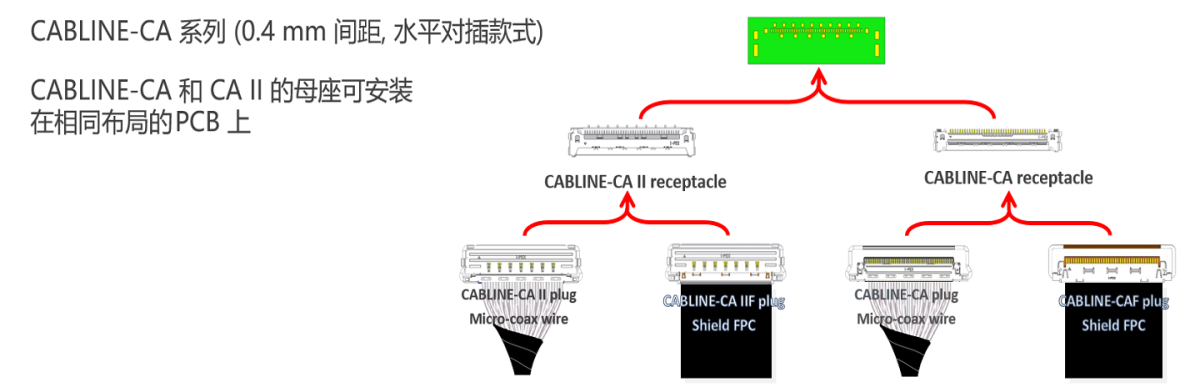

CABLINE®-CA 系列多款连接器可选:

CABLINE®-CA 系列多款连接器可选

------------------------------------------------------------------------------------------------

2、I-PEX 0.4mm间距20858系列带机械式锁扣FPC型公座连接器的技术参数:

嵌合类型水平
Contact pitch0.40   mm
Height1.10 Max   (1.00 Nom.) ,
Depth6.06   mm
Width Formula5.75 +   (0.4 * ?p) mm
Pin count40 60
FPC/FFC Thickness0.26
Current rating0.3A /   Signal pin
Full shielding (ZenShield®)No
Mechanical lockYes
Shielded FPC / FFCYes

------------------------------------------------------------------------------------------------

3、I-PEX 0.4mm间距20858系列带机械式锁扣FPC型公座连接器的主要型号/料号:

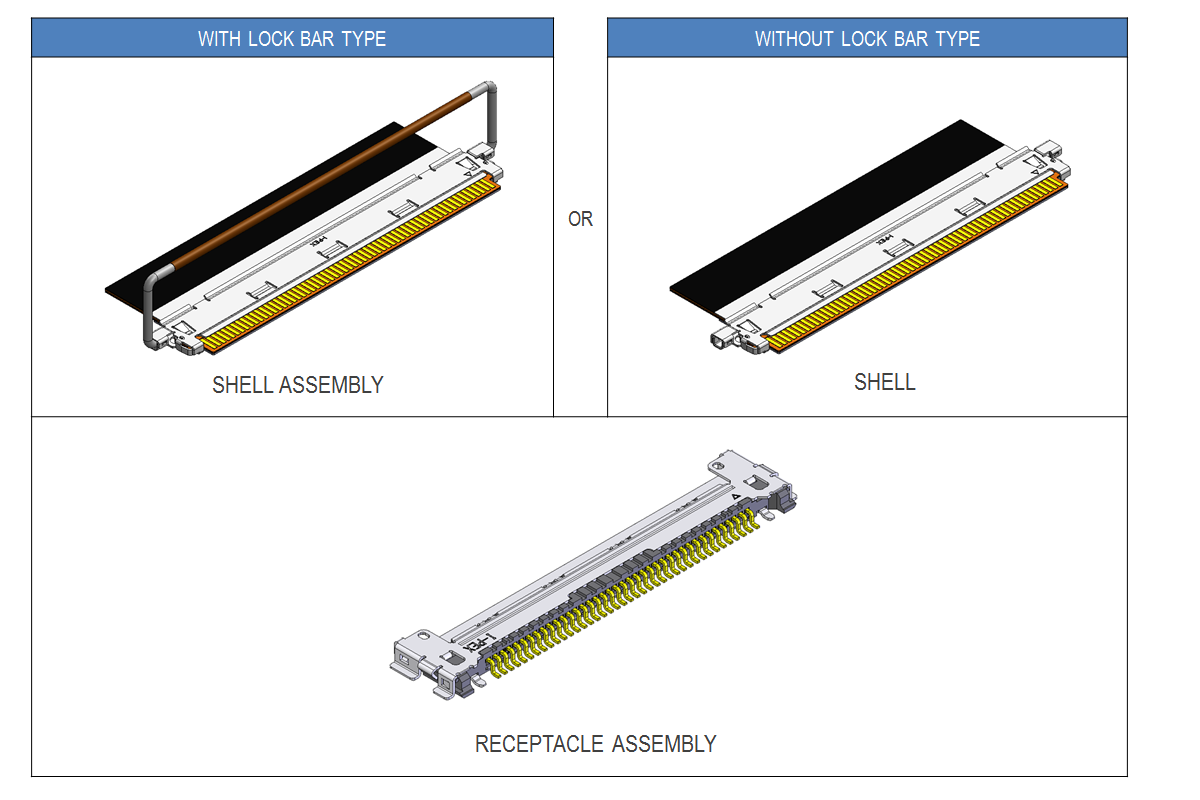

DIAGRAMS_CABLINE-CAF

CABLINE-CAF RECOMMENDED PART NUMBERS

Part Number DescriptionPin countPart Number
SHELL ASSEMBLY (WITH LOCK BAR)4020858-040T-01
6020858-060T-01
RECEPTACLE4020525-040E-02
6020525-060E-02

CABLINE-CAF PART NUMBERS

Part Number DescriptionPin countPart Number
SHELL (WITHOUT LOCK BAR)403437-0401
603437-0601

------------------------------------------------------------------------------------------------

4、日本I-PEX连接器--I-PEX 0.4mm间距20858系列带机械式锁扣FPC型公座连接器 此产品销售商:

代理销售【I-PEX连接器--I-PEX 0.4mm间距20858系列带机械式锁扣FPC型公座连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
