板对板连接器-提供I-PEX 0.4mm间距20712系列支持大功率传输板对板连接器

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

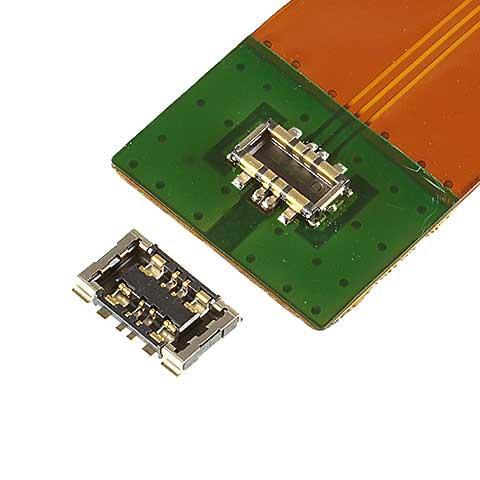

I-PEX 0.4mm间距20712系列支持大功率传输板对板连接器是一款:支持大功率传输,稳固的设计,0.4 mm 间距, 高度: 0.6 mm; 深度: 2.6 mm;具有 4 根大电流Pin,每Pin可以承受6A(USB电源输出可适用);金属材质导向设计,使嵌合作业更简单;hold down设计,结构坚固;接点间距(mm): 0.400 1.700;Height: 0.70 Max (0.60 Nom.);可提供Pin数: 4P的支持大功率传输板对板连接器.


1、I-PEX 0.4mm间距20712系列支持大功率传输板对板连接器的主要产品详情:

具有 4 根大电流Pin,每Pin可以承受6A(USB电源输出可适用):
具有 4 根大电流Pin,每Pin可以承受6A(USB电源输出可适用)

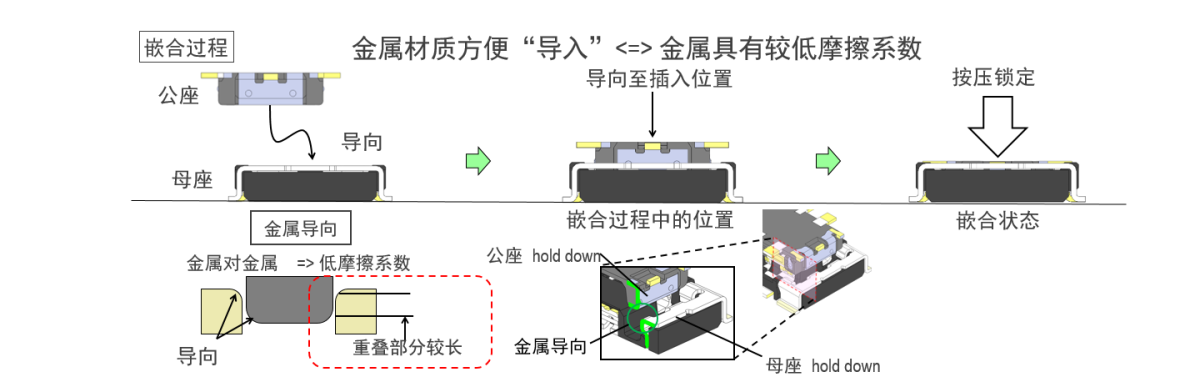

金属材质导向设计,使嵌合作业更简单:
金属材质导向设计,使嵌合作业更简单

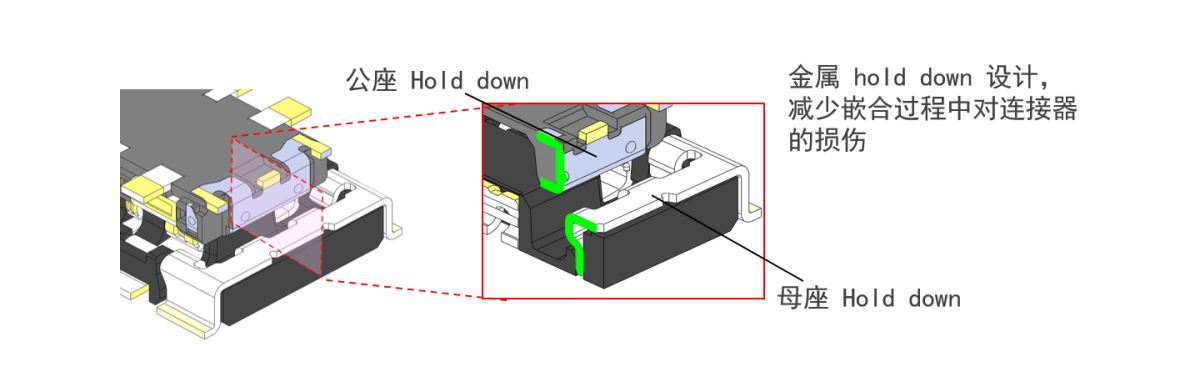

hold down设计,结构坚固:

------------------------------------------------------------------------------------------------

2、I-PEX 0.4mm间距20712系列支持大功率传输板对板连接器的技术参数:


Contact pitch0.40   mm 1.70 mm
Height0.70 Max   (0.60 Nom.) ,
Pin count4
Depth2.60   mm
Width Formula3.20+(0.4*?p/2)   mm
Contact typesignal   plus power pins

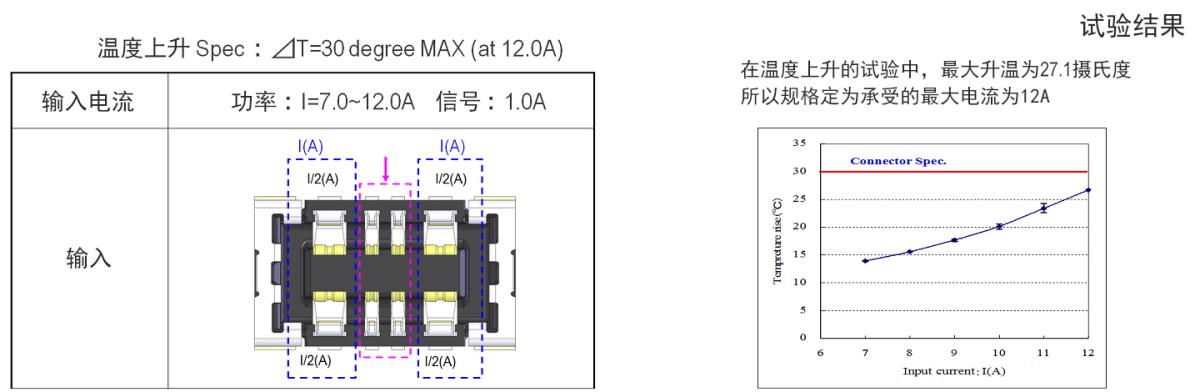

Current rating1.0A /   Signal pin 6.0A / Power pin
Full shielding (ZenShield®)No

------------------------------------------------------------------------------------------------

3、I-PEX 0.4mm间距20712系列支持大功率传输板对板连接器的主要型号/料号:

NOVASTACK B RECOMMENDED PART NUMBERS

Part Number DescriptionPin count (Signal)Pin count (Power)Part Number
PLUG4420712-004E-01
RECEPTACLE4420713-004E-01

OTHER NOVASTACK B PART NUMBERS

Part Number DescriptionPin count (Signal)Pin count (Power)Part Number
PLUG (5,000 pcs/reel)4420712-004E-02
RECEPTACLE (5,000 pcs/reel)4420713-004E-02

------------------------------------------------------------------------------------------------

4、日本I-PEX连接器--I-PEX 0.4mm间距20712系列支持大功率传输板对板连接器 此产品销售商:

代理销售【I-PEX连接器--I-PEX 0.4mm间距20712系列支持大功率传输板对板连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
