FPC型公头连接器-提供I-PEX 0.5mm间距20645系列带机械式锁扣FPC型公头连接器

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

I-PEX 0.5mm间距20862系列水平对插款FPC型公头连接器是一款:全屏蔽设计,多点接地结构和机械锁扣, 0.5 mm 间距, 水平对插款的FPC 型公头连接器;ZenShield® 的全屏蔽设计和多点接地结构,有效防止EMI外泄;机械式锁扣罩防止连接器不完全嵌合及脱落;I-PEX VS 系列多款连接器可选;接点间距(mm): 0.500;Height: 1.20 Max;可提供Pin数: 30 40;嵌合类型: 水平对插款FPC型公头连接器.


1、I-PEX 0.5mm间距20862系列水平对插款FPC型公头连接器的主要产品详情:

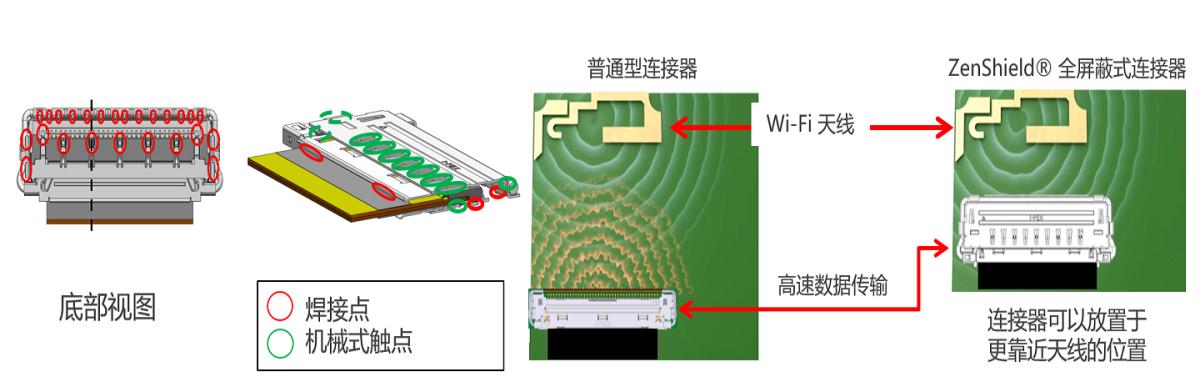

ZenShield® 的全屏蔽设计和多点接地结构,有效防止EMI外泄:
机械式锁扣罩防止连接器不完全嵌合及脱落:
I-PEX VS 系列多款连接器可选:


------------------------------------------------------------------------------------------------

2、I-PEX 0.5mm间距20862系列水平对插款FPC型公头连接器的技术参数:

嵌合类型水平
Contact pitch0.50   mm
Height1.20 Max
Depth7.27   mm
Width Formula6.85+(0.5*?p)   mm
Pin count30 40
FPC/FFC Thickness0.25
Current rating0.3A /   Signal pin
Full shielding (ZenShield®)Yes
Mechanical lockYes
Shielded FPC / FFCYes

------------------------------------------------------------------------------------------------

3、I-PEX 0.5mm间距20862系列水平对插款FPC型公头连接器的主要型号/料号:

DIAGRAMS_CABLINE-VS_IIF

CABLINE-VS IIF RECOMMENDED PART NUMBERS

Part Number DescriptionPin countPart Number
SHELL ASSEMBLY3020862-030T-01
4020862-040T-01
RECEPTACLE3020849-030E-01
4020849-040E-01

------------------------------------------------------------------------------------------------

4、日本I-PEX连接器--I-PEX 0.5mm间距20862系列水平对插款FPC型公头连接器 此产品销售商:

代理销售【I-PEX连接器--I-PEX 0.5mm间距20862系列水平对插款FPC型公头连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
