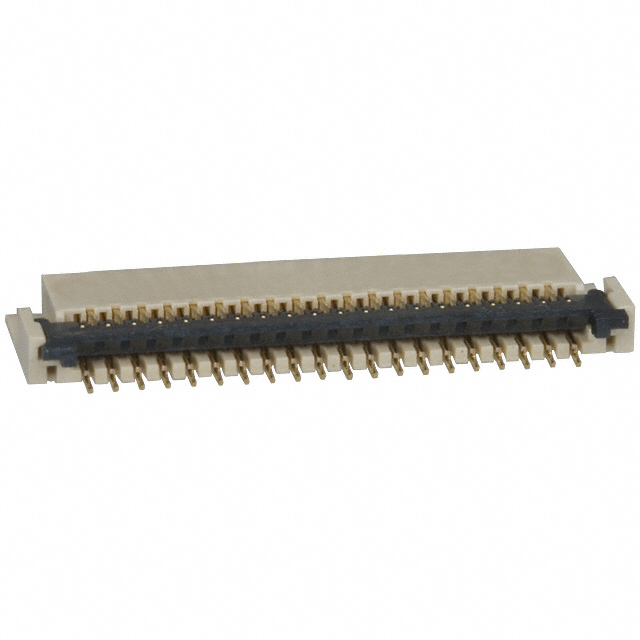

Hirose FH23-39S-0.3SHW(05)连接器产品概况：
 | 制造商 | Hirose |
| 制造商料号 | FH23-39S-0.3SHW(05) | |
| 产品描述 | CONN FPC BOTTOM 39POS 0.3MM R/A，39 位置 FPC 连接器 触点，底部 0.012"（0.30mm） 表面贴装，直角 |
Hirose FH23-39S-0.3SHW(05)连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | Hirose Electric Co Ltd |
| 系列 | FH23 |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触点，底部 |
| 针位数 | 39 |
| 间距 | 0.012"（0.30mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.20mm |
| 板上高度 | 0.049"（1.25mm） |
| 锁定功能 | 触发锁 |
| 电缆端类型 | 锥形 |
| 触头材料 | 磷青铜 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP），不含卤素的 |
| 致动器材料 | 液晶聚合物（LCP），不含卤素的 |
| 特性 | 低插入力（LIF） |
| 额定电压 | 30V |
| 工作温度 | -55°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 0.3A |
| 外壳颜色 | 米色 |
| 致动器颜色 | 黑色 |
| 配接次数 | 10 |
Hirose FH23-39S-0.3SHW(05)连接器产品(系列)简介：
Hirose Electric FH23系列FPC连接器是一款高精度、超薄型的表面贴装连接器，适用于空间受限的电子设备。该系列采用0.30mm超细间距设计，支持39针位，并兼容0.20mm厚度的FPC，确保紧凑结构下的高效信号传输。FH23系列具备低插入力（LIF）设计，并采用触发锁定结构，提高了连接的稳定性，同时便于安装和拆卸。触头采用磷青铜材质，表面镀金处理，提供优异的导电性和耐用性，支持额定电流0.3A、额定电压30V。连接器外壳与致动器均采用无卤液晶聚合物（LCP）材料，符合UL94 V-0阻燃等级标准，可在-55°C至85°C的环境下稳定运行。其1.25mm的超低板上高度与直角表面贴装设计，使其特别适用于超薄便携设备、可穿戴设备、医疗电子和高密度PCB设计应用。
Hirose FH23-39S-0.3SHW(05)连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | FH23 Series Datasheet |
