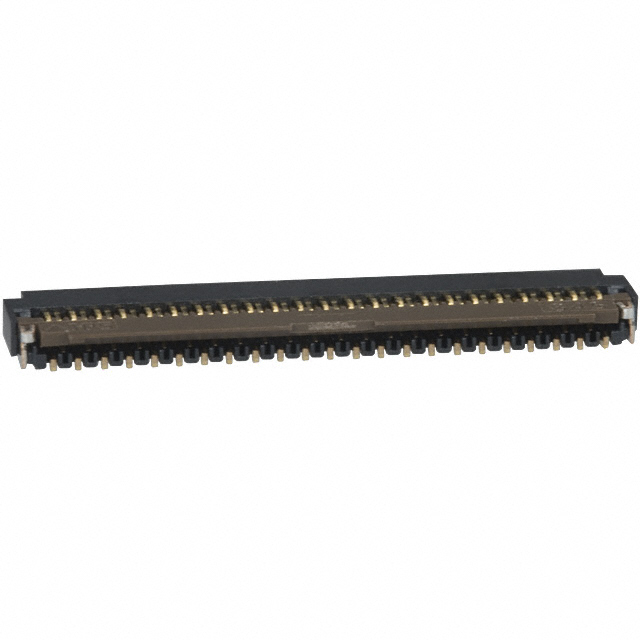

Hirose FH26W-45S-0.3SHW(60)连接器产品概况：
 | 制造商 | Hirose |
| 制造商料号 | FH26W-45S-0.3SHW(60) | |
| 产品描述 | CONN FPC BOTTOM 45POS 0.3MM R/A，45 位置 FPC 连接器 触点，底部 0.012"（0.30mm） 表面贴装，直角 |
Hirose FH26W-45S-0.3SHW(60)连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | Hirose Electric Co Ltd |
| 系列 | FH26 |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触点，底部 |
| 针位数 | 45 |
| 间距 | 0.012"（0.30mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.20mm |
| 板上高度 | 0.039"（1.00mm） |
| 锁定功能 | 触发锁 |
| 电缆端类型 | 锥形 |
| 触头材料 | 磷青铜 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP） |
| 致动器材料 | 聚酰胺（PA），尼龙 |
| 特性 | 零插入力（ZIF） |
| 额定电压 | 30V |
| 工作温度 | -55°C ~ 85°C |
| 材料可燃性等级 | UL94 HB |
| 额定电流（安培） | 0.2A |
| 外壳颜色 | 黑色 |
| 致动器颜色 | 棕色 |
| 配接次数 | 10 |
Hirose FH26W-45S-0.3SHW(60)连接器产品(系列)简介：
Hirose Electric Co Ltd 的 FH26 系列是一款高精度 FPC（柔性印刷电路）连接器，适用于超薄型电子设备。该系列采用表面贴装直角设计，支持 45 针位，间距仅 0.3mm，适用于 0.20mm 厚度的 FPC 线缆，满足高密度布线需求。FH26 系列采用触发锁定机制，确保可靠的电气连接，并具备零插入力（ZIF）特性，简化插拔操作。其磷青铜镀金触头提供卓越的导电性能和耐腐蚀性，外壳采用液晶聚合物（LCP），致动器采用聚酰胺（PA），兼具耐热性和高强度。该系列额定电压为 30V，额定电流为 0.2A，工作温度范围 -55°C 至 85°C，符合 UL94 HB 可燃性等级，支持 10 次配接，广泛应用于消费电子、便携设备及工业控制系统。
Hirose FH26W-45S-0.3SHW(60)连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | FH26 Series Catalog |
