软排线的型号规格和焊接方法

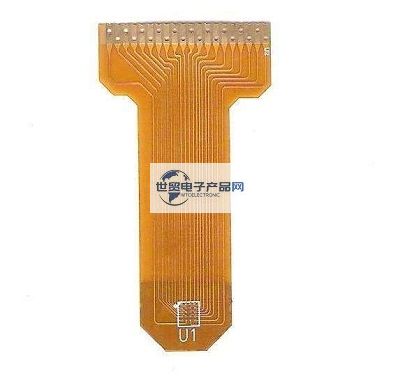

软排线是什么？　　软排线也称FlexibleFlatCable(FFC)，可以任意选择导线数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产效率，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。FPC软排线的焊接方法？　　1.当焊料为锡铅合金，焊接面为铜时，焊料先对焊接表面产生润湿，伴随着润湿现象的发生，焊料逐渐向金属铜扩散，在焊料与金属铜的接触面形成附着层，使两则牢固的结合起来，所以焊锡是通过润湿、扩散和冶金结合这三个物理、化学过程来完成的。　　2.要达到一个好的焊点，被焊物必须要有一个完全无氧化层的表面，但金属一旦曝露于空气中会生成氧化层，这种氧化层无法用传统溶剂清洗，此时必须依赖助焊剂与氧化层起化学作用，当助焊剂清除氧化层之后，干净的被焊物表面，才可与焊锡结合。　　3.烙铁焊接的具体操作步骤可分为五步，称为五步工程法，要获得良好的焊接质量必须严格的按步骤操作。按步骤进行焊接是获得良好焊点的关键之一。　　4.焊接FPC软排线前应观察各个焊点(铜皮)是否光洁、氧化等。在焊接物品时，要看准焊接点以免FPC软排线线路焊接不良引起的短路，用完烙铁后应将烙铁头的余锡在海绵上擦净。软排线的型号规格:　　软排线普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。　　软排线目前广泛应用于各种打印机打印头与主板之间的连接，绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。在现代电器设备中，几乎无处在。软排线常用型号如下：　　A型：两端连接且补强板粘贴在绝缘胶纸上；　　B型：补强板交叉直接粘贴在绝缘胶纸上；　　C型：两端补强板直接粘贴在导体上；　　D型：两端补强板交叉直接粘贴在导体上；　　E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡；　　F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离；　　G型：两端直接焊锡。

---------------------------------------------------------------------------------------------------
