极细同轴线公座线束制备工艺与什么是极细同轴线连接器?

1、极细同轴线连接器：极细同轴线连接器主要用于连接通过极细同轴线的差分传输方式的模块板之间的数字信号。为了进行适当的信号传输，传输信号的中心导体需要通过连接器的端子连接到PCB板上的信号电路。电缆的外层导体需要通过连接器的金属部件-外壳而电气性连接到PCB板上。外层导体通过连接器外壳与PCB板的电气连接称为“接地”。

2、极细同轴线公座线束制备工艺：线束准备的主要过程:

准备电缆装配将电缆组件安装到公座主体组件上，并将裸露的导线焊接到公座信号端子上定位锁扣装配(或锁扣) 公座部件盖上公座外壳，焊接所需的区域以完成公座线束首先，对极细同轴线进行预处理，以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程，提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。

将电缆外层导体焊接于连接器外壳，电缆外层导体通过连接器与PCB板电气连接，以获得良好的接地特性。

3、线缆装配类型：一般来说，下列电缆类型可用于电缆组件(取决于线束制造商):全部为极细同轴线:只使用极细同轴线。电缆组件可以使用不同的电缆直径(直径尺寸范围可能有限制)。

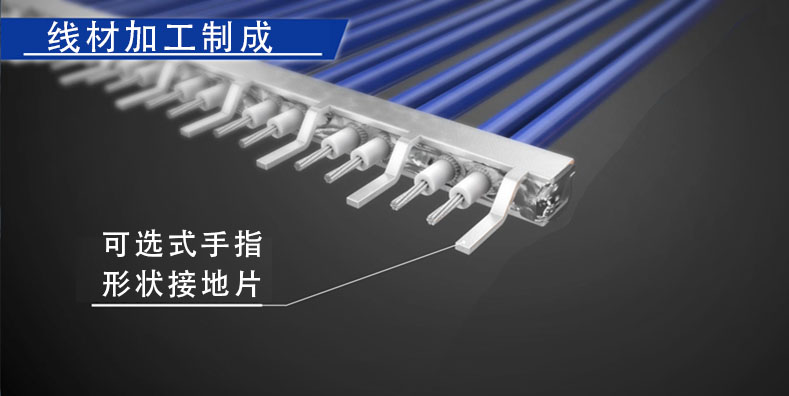

极细同轴线/电子线混合:极细同轴线用于信号传输，离散线用于供电。接地片和接地手指:然而，线束处理的难度增加，除了减少电缆的使用数量外，线束的电气特性能将改善。
