EPT 高速连接器(EMC连接器)功能与产品介绍

分类:产品资讯

专业代理销售提供:连接器|线束|线缆产品

高速通信的定义:高速通信工作在较高的MHz及GHz频率上,高速通信方式:1,传统的模拟信号:模拟信号在时间轴上是连续线性的。2.数字信号:数字信号在时间轴上是以0和1的形式跃变的,T是信号周期,1/T就是我们通常理解的多少G的速率了。当前的常用高速通信协议:PCIe Gen 3, 4... 5, USB3.1 Gen2, HDMI, 10G网络等。高速通信的需求主要来源于4K 视频, IoT/ IIoT, 自动驾驶等。对于高速通信通道来说,连接器是限制通信速率的瓶颈,所以连接器的高速性能对整个通信系统来说显得尤为重要。

1、高速通信的定义:

高速通信工作在较高的MHz及GHz频率上,我们生活中常见的频率及波长如下:

高速通信方式:1,传统的模拟信号:

模拟信号在时间轴上是连续线性的。2,数字信号:

数字信号在时间轴上是以0和1的形式跃变的,T是信号周期,1/T就是我们通常理解的多少G的速率了。以上只是数字型号的模型,实际上的数字信号是这样的:

是从0到1和从1到0的跃变时间,也是限制通信速率的瓶颈。高速通信协议的发展:

当前的常用高速通信协议:PCIe Gen 3, 4... 5, USB3.1 Gen2, HDMI, 10G网络等。高速通信的需求主要来源于4K 视频, IoT/ IIoT, 自动驾驶等。对于高速通信通道来说,连接器是限制通信速率的瓶颈,所以连接器的高速性能对整个通信系统来说显得尤为重要。

影响连接器高速性能的主要是针的形状的设计,高导金属材料的选择以及壳体的绝缘电阻等,当然还有背板连接器的特殊设计。

在连接器等高速通信元器件选型时,主要考虑以下因素:整个Application的设计遵循的是什么标准或规范;I/O的数量;电源I/O和信号I/O的设计;传输速率/频率;是否需要带屏蔽;系统电路的阻抗;数字信号的跃变时间;输入损耗;PCB的连接技术;有没有S-parameter.

---------------------------------------------------------------------------------------------------

2、高速通信各行业的关注点 :

行业

关注点

计算机

速度,模块化,发热管理

电信

复杂性,功耗

消费电子

功能性,价格

工业/医药

电气安全,可编程性,灵活性,可维护性

军用/航空

可靠性,复杂性,速度,重量,功能

汽车

可靠性,稳定性,发热管理

各关注点对高速连接器的要求:

技术要求

对高速连接器的要求

速度

低阻抗,降低功耗

模块化

互配性,插拔次数

复杂性

高pin数,小pitch

可靠性

插拔次数,接触电阻,耐腐蚀

稳定性

可焊性,塑壳的机械强度

发热管理

阻抗,降额,温升

电气安全

绝缘强度,漏电及击穿距离

价格

减少贵金属的使用,表面镀层多选择性

关于EMC:如何可以确保高速信号传输的稳定性呢?我们叫它EMC(Electromagnetic Compatibility)电磁兼容。

在信号传输链路中,连接器既是信号接收池(sink),也是信号发送池(source)。

以下是简单的EMC模型:

我们通过特殊的设计以及屏蔽功能的添加,大大减低了传输过程中的干涉和干扰,提升传输稳定性的同时减低了元器件间的距离要求,提升整个设计的紧凑性(左边是无屏蔽连接器,右边是有屏蔽连接器):

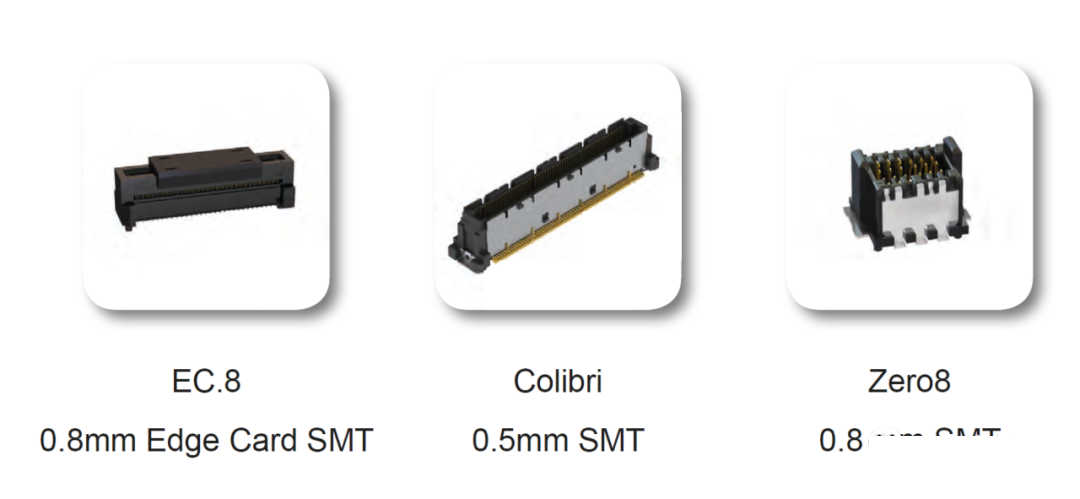

ept的EMC高速连接器产品有:

以上连接器在提供稳定的信号传输之外,分别能达到28Gbps, 8Gbps/16Gbps, 16Gbps的更高传输速度。

---------------------------------------------------------------------------------------------------
